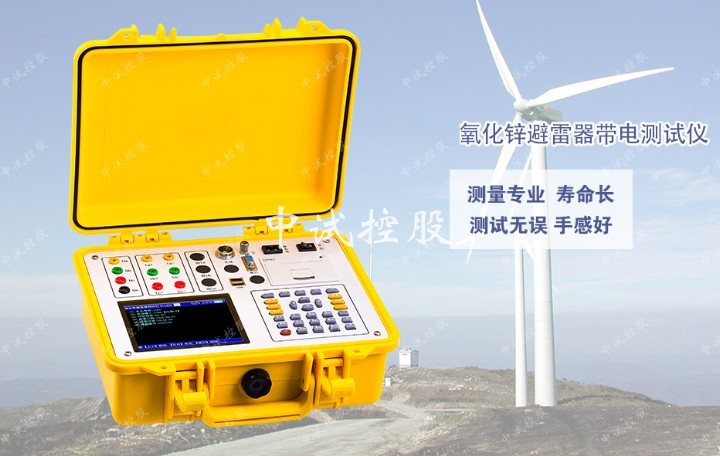

氧化锌避雷器测试仪核心技术

概述

        氧化锌避雷器测试仪操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。

        氧化锌避雷器测试仪运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。该氧化锌避雷器特性测试仪配有高速面板式打印机，可充电电池，试验人员在现场使用十分方便。

        该氧化锌避雷器特性测试仪采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。

产品别称：氧化锌避雷器测试仪、避雷器阻性泄漏电流检测仪、氧化锌避雷器带电测试仪、交流无间隙氧化锌避雷器测试仪、氧化锌避雷器特性测试仪。

功能特点

1、 氧化锌避雷器测试仪采用大屏幕液晶显示，全汉字菜单操作，使用简便；

2、多种测量方式，可用PT二次法、实验室测量法、在线电流法等测量方法；

3、高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据的可靠性；

4、参考电压输入端有0.1A保险管，在仪器内部还有隔离互感器，将仪器与现场PT彻底隔离，双重保险确保PT安全；

5、具有阻性电流基波峰值输出、基波电流与基波电压间夹角等参数,输出参数稳定,易于判断避雷器的好坏；

6、具有边相校正功能,可消除现场带电测试的干扰；

7、 仪器自带可充电电池,不用220V交流电可连续工作3小时以上；

8、有日历时钟、微型打印机；

9、能存储1024组测量数据；

10、 配有RS-232通信接口，可将数据上传至计算机进行处理。
