变压器容量及损耗参数测试仪核心指标

概述

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法， 它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

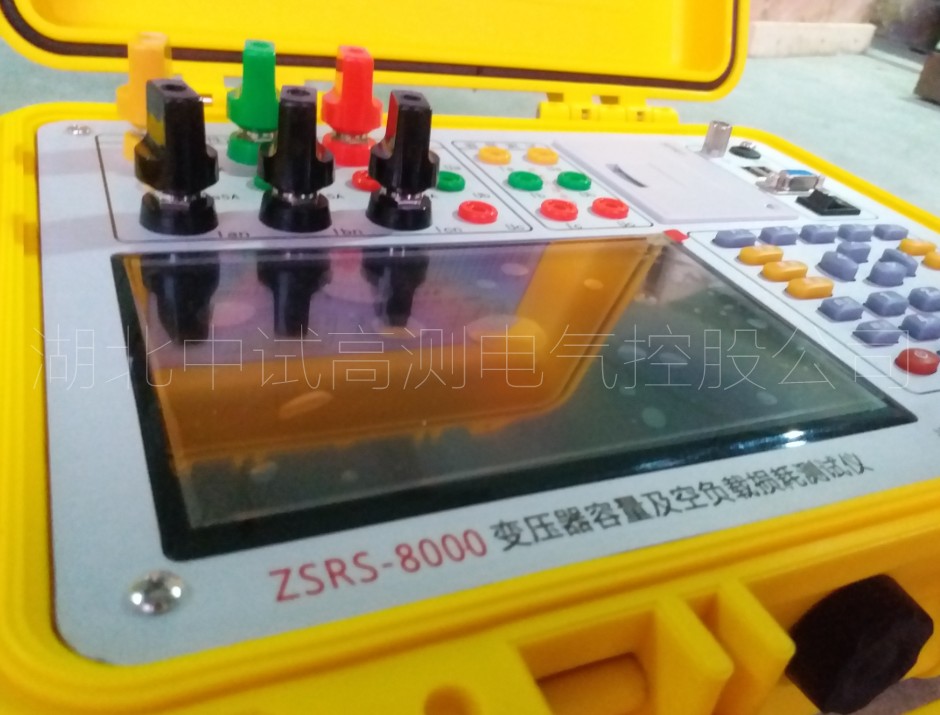

变压器短路阻抗测试仪用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。

产品别称：变压器短路阻抗测试仪。

功能特点

1、 该仪器体积小，重量轻。

2、 仪器内部采用电压电流同步交流采样及信号数字处理技术，测量数据准确。

3、 该仪器采用单相测量方式，选择变压器联结后，三次测量即可自动计算出每相的短路阻抗。

4、 仪器有低电流测试自动折算到额定电流功能，适合现场使用。

5、 该仪器可同步测量电压，电流，功率。并测量所施加电源的频率。

6、 内置不掉电存储器，可长期存储测量数据，仪器自带打印机。

7、 大屏幕液晶显示，全部中文菜单及操作提示，操作简单直观。液晶在太阳直射下可清晰显示。

技术参数

 1、测量精度：电压，电流： 0.2级

2、功率 ： COSφ>0.1: 0．5级；COSφ≤0.1:1．0级

3、阻抗：COSφ>0.1: 0．5级；COSφ≤0.1:1．0级

4、电压测量范围： AC 10V～600V

5、电流测量范围： AC 0.5A～10A

6、工作温度： -10℃～50℃

7、工作湿度： 0～80%

8、工作电源： AC220V±10﹪ 50Hz±1Hz

9、外形尺寸： 360mm×220mm×150mm

10、变压器短路阻抗测试仪重量：5kg
