变电站电气设备交流耐压谐振试验装置核心技术

概述

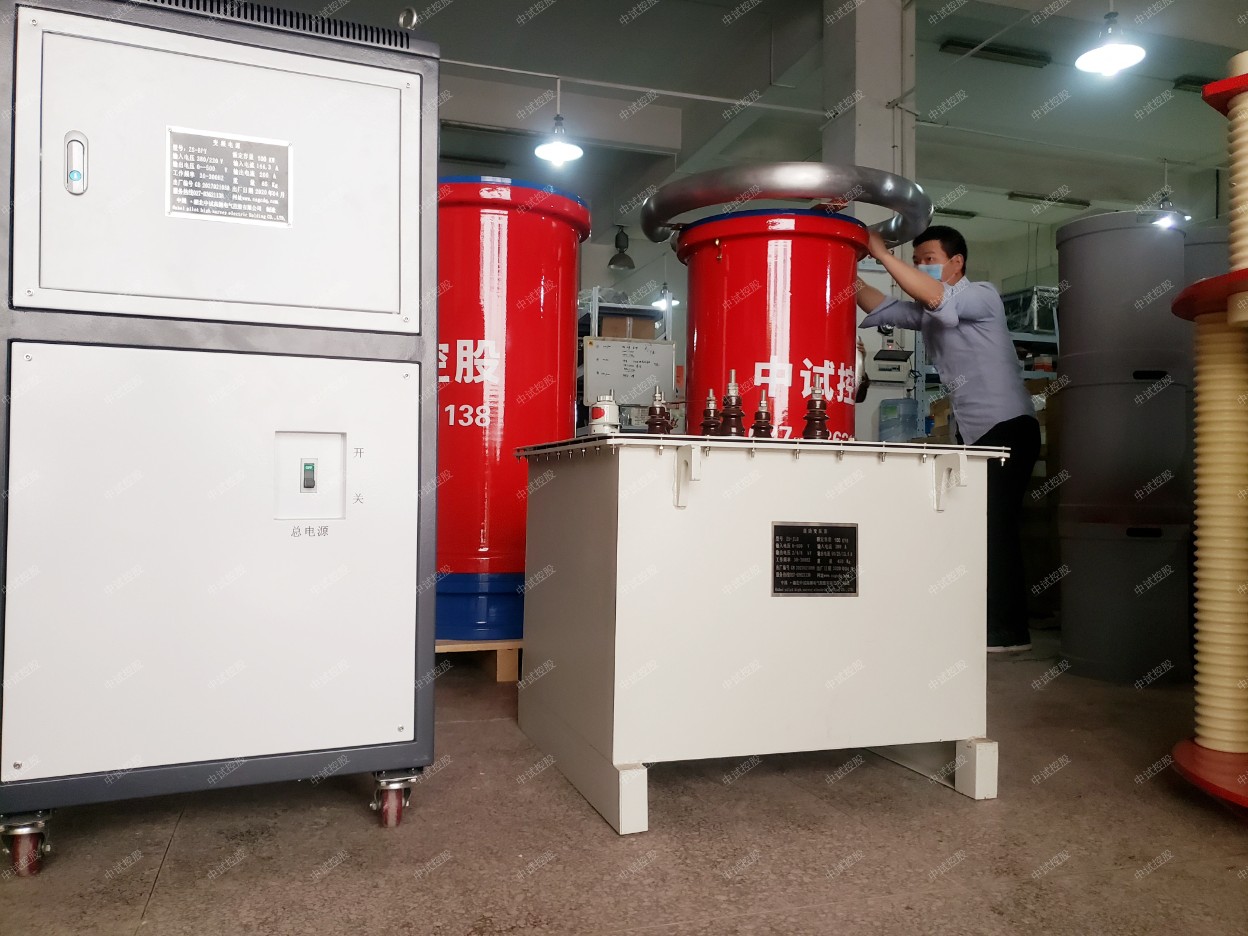

       变电站电气设备交流耐压谐振试验装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。

        交流耐压试验装置的频率调节，分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移;所需电源容量小，试验所需的电源功率只有试验容量的1/Q;体积小，重量轻，为普通试验装置的1/3-1/5;谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿;具备多种工作模式，采用220V或380V单相电源，方便现场取电;多只方式，积木式组合，可串可并操作简单，方便现场使用。

产品别称：串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、调频谐振、调频串联谐振电缆耐压试验设备。

功能特点及技术参数

1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q。
2、体积小，重量轻，一般为普通试验装置的1/3-1/5;
3、谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、变频电源保护功能强，稳定性好;具备多种工作模式，操作方便;采用220V或380V单相电源，方便现场取电。
5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。
1、环境温度： -10℃～45℃
2、工作湿度： ≤90%
3、海拔高度： ≤3000m
4、电源输入： 380V±10%三相或 220V±10%单相(10kW以下),50Hz
5、额定试验容量： 0～5000kVA
6、谐振电压： 0～1000kV
7、频率调节范围： 20～300Hz
8、系统测量精度： 1.0级
9、频率调节分辨率： 0.01Hz
10、不稳定度： ≤0.05%
11、输出波形： 正弦波
12、波形畸变率： ≤0.5%
13、噪 声： ≤60dB
14、电抗器Q值： 30～90
15、工作制： 满功率输出下，连续工作时间60min
