变频串联谐振耐压试验装置总体介绍

变频串联谐振耐压试验装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

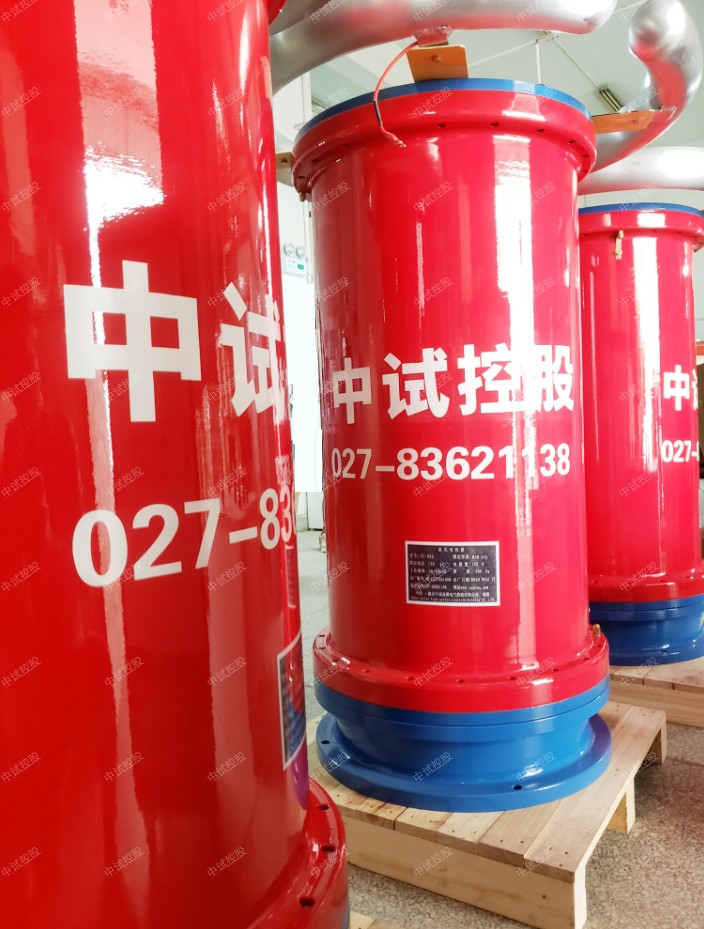

变频串联谐振耐压试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。

变频串联谐振耐压试验装置在电力系统中应用的优点：

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振励磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的隐患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

变频串联谐振耐压试验装置主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护式品。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化

电力电缆交流耐压试验

采用频率范围为20Hz-300Hz的交流电压对电缆线路进行耐压试验，试验电压及耐受时间按表1要求。

表1橡塑电缆线路交流耐压试验电压和时间

注：表1摘自《电气装置安装工程电气设备交接试验标准》GB 50150-2006  P41

除以上国标之外，国内很多地方或企业也相应的出台了地方性试验标准或企标，中低压电缆试验电压为1.6-2.0倍的相电压，高压电缆试验电压一般都在1.4-1.7倍的相电压，具体根据各个地方标准略有不同。例如表2为国网公司企标：

表2交联聚乙烯电缆线路交流耐压试验电压和时间

注：表2摘自国网公司《电力电缆线路试验规程》Q/GDW 11316-2014  P5

7.2 变压器交流耐压试验

7.2.1交接试验标准

表3电力变压器交流试验电压参考表

表4额定电压110(66)kV及以上的电力变压器中性点交流耐压试验电压值(kV)

注：表3、表4摘自《电气装置安装工程电气设备交接试验标准》GB 50150-2016  P78

7.2.2预防试验标准

表5电力变压器交流试验电压值

注：表5摘自《电力设备预防性试验过程》DL/T 596-1996  P38

7.3发电机交流耐压试验

7.3.1交接试验标准

表6定子绕组交流耐压试验电压

注：表6摘自《电气装置安装工程电气设备交接试验标准》GB 50150-2016  P10

7.3.2预防性试验标准

表7定子绕组交流耐压试验

注：表7摘自《电力设备预防性试验过程》DL/T 596-1996  P10

根据现场被试品的要求，比如：电缆长度，截面积，电压等级的不同，针对电缆、主变、开关柜、发电机等的要求，我们专业针对具体被试品制作专业方案，订做各类谐振装置。
