互感器伏安特性测试仪执行标准

时间：2020-10-30

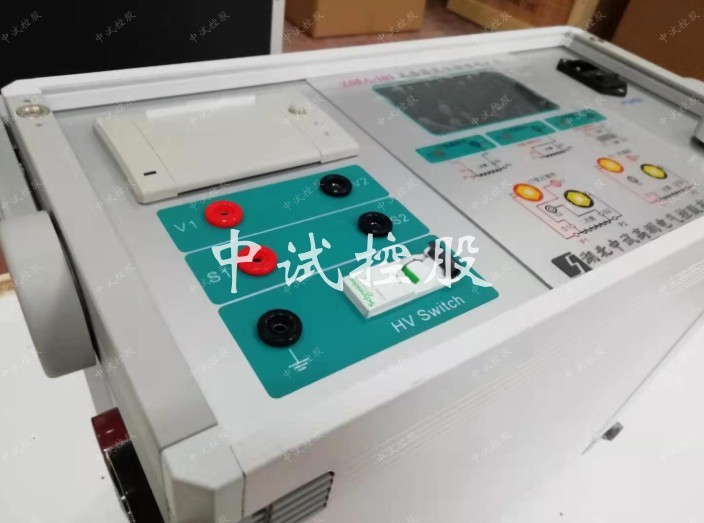

互感器伏安特性测试仪执行标准

产品简介

设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

参考标准：GB 1207-2006、GB 1208-2006。

互感器伏安特性测试仪对应规格：1000V/600A，2500V/600A，1000V/1000A，2500V/1000A.

产品参数

项目		参数
工作电源		AC220V±10% 、50Hz
设备输出		0～1000V（0-20A）
输出电流		0～600A（0-5V）
二次绕组电阻测量	范围	0.1～300Ω
	精度	0.5%±1mΩ
二次实际负荷测量	范围	5～300VA
	精度	≤0.5%
CT/PT角差测量	精度	±4min
	分辨率	0.1min
CT/PT比差测量	精度	≤0.05%
	分辨率	0.1
CT变比测量	范围	5-25000A/5A(5000A/1A)
	精度	≤0.5%
PT变比测量	范围	1-10000
	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸		380mm × 240mm × 260mm
重量		≤22Kg
工作条件要求		输入电压 220Vac±10%、额定频率 50Hz；测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；参数对应的环境温度是23℃±5℃；保证值在出厂校验后一年内有效。

产品特征

支持检测CT和PT.

满足 GB1207、GB1208等规程要求.

无需外接其它辅助设备，单机即可完成所有检测项目.

自带微型快速打印机、可直接现场打印测试结果.

采用智能控制器，操作简单.

大屏幕液晶，图形化显示接口.

按规程自动给出CT/PT（励磁）拐点值.

自动给出5%和10%误差曲线.

可保存3000组测试资料，掉电后不丢失.

支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.

小巧轻便≤22Kg，非常利于现场测试.

测试仪主要测试功能：
