2880kVA∕720kV变频串联谐振试验装置核心技术

产品简介

变电站变频串联谐振试验装置，该系列耐压装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。变电站变频串联谐振试验装置可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。变电站变频串联谐振试验装置既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

产品参数

输出频率：20～300Hz

谐振电压波形：纯正弦波,波形畸变率＜1.0%

最大试验容量：3000kVA及其以下

工作制：满功率输出下,一次连续工作时间15min

品质因数：30～90

频率调节灵敏度：0.1Hz,不稳定度＜0.05%

工作电源：380/220V±15%/50Hz±5%

产品特征

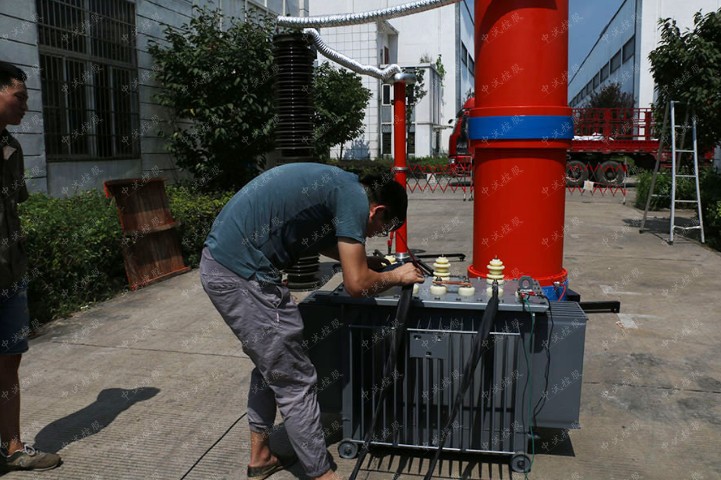

变电站变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。
