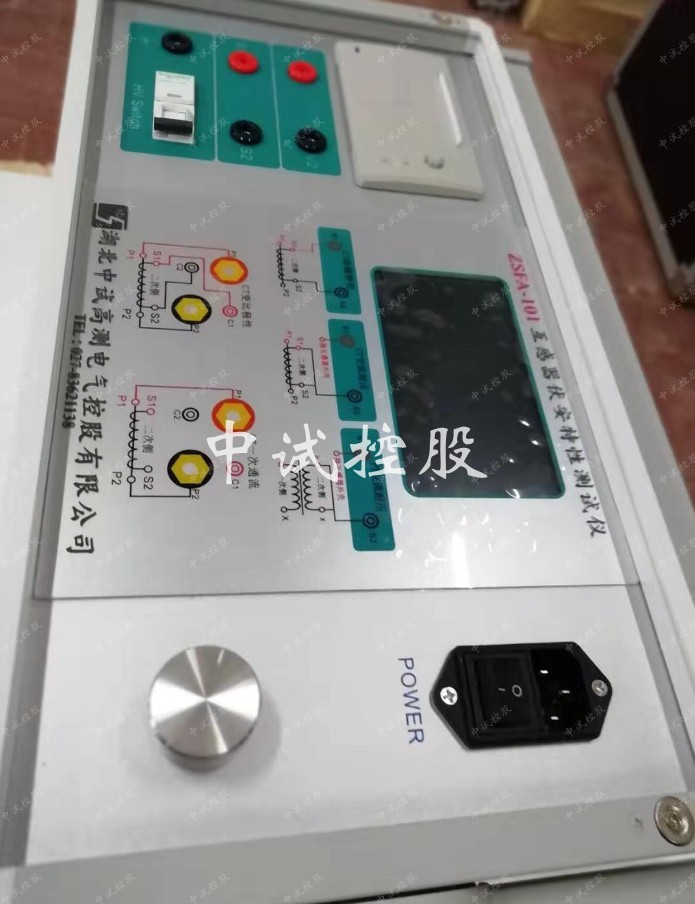

智能型互感器校验仪总体介绍

智能型互感器校验仪用于PT、CT的误差及阻抗、导纳测试。满足国家JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。



互感器校验仪、互感器现校仪、全自动互感器校验仪、全自动电流互感器校验仪、全自动电压互感器测试仪、互感器现场校验仪、电流互感器现场校验仪、电压互感器现场校验仪



1、采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；

2、全中文操作界面，界面美观；

3、百分表、比差、角差采用特大字体显示，方便用户观测；

4、完全满足JJG314-2010和JJG314-2010要求，自动采样；

5、自动判断极性错误，变比错误；

6、上位机软件具有虚拟仪器开放功能；

7、彻底解决S级测量问题；

8、自动切换量程；

9、采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。

10、功耗：＜15VA（不带微型打印机）

         ＜25VA（带微型打印机）

11、谐波抑制比: ＞40db

12、外形尺寸：260mm（长）×350mm (宽)×150mm（高）

13、重量：6Kg

14、检定电流、电压互感器的角差和比差;

15、测试电流互感器二次负载的阻抗;

16、测试电压互感器二次负载的导纳;

17、测量交流小电流和交流小电压;

18、带RS232通讯接口。

1、设备使用环境

  ⑴.温度:5℃--40℃    相对湿度:<80%(25℃)   海拔高度:<2500m

     电源频率:50Hz±0.5 Hz    电源电压:220V±5V

  ⑵.测量范围:

     同相分量(%): 0.0001～200.0             分辨率:0.0001

     正交分量(分):0.001～700.0              分辨率:0.001

     阻抗(Ω):  0.0001～20.0               分辨率:0.0001

     导纳(ms)：0.0001～20.0                分辨率:0.0001

  ⑶.基本误差:

     同相分量:ΔX=±（X×2%＋Y×2%）±Dx(有1级可选)

     正交分量:ΔY=±（X×2%＋Y×2%×34.48）(有1级可选)

               “X”、“Y”——仪器的显示值

                “Dx,Dy”——仪器的量化误差   Dx=2,Dy=5

  ⑷.百分表:         1.5级(有1级可选).

2、工作范围：

  ⑴.电流 ：（1%－149%）In    （In =5A）

            （5%－149%）In    （In =1A）

  ⑵.电压 ：（5%－149%）Un    （Un =100V，150V，100V/）

            （5%－149%）Un    （Un =100V/3）

3、工作负荷：

  ⑴.电流：TO对TX＜0.12Ω       cosΦ=1

  ⑵.电压：a对x＜0.25VA        （100V）

4、极性错误指示

   额定工作电流（电压）的5%以上，误差超过180%时，应对如极性指示。

   注意：如果大于额定工作电流（电压）的10%以上，仍未出现应有的极性指示，说明有故障，请不要再增加电流（电压），以免烧坏仪器。

5、变比错误指示：

   额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。

6、绝缘和耐压试验及说明：

   端子TX端子相通

   电源插座对外壳能承受1.5kV,1min耐压
