全自动电容电桥测试仪执行标准

     随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要"定期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避免因拆装连接线导致套管受力而发生套管漏油的故障"。

     本仪器针对变电站现场高电压并联电容器组测量时存在的问题而设计，并参考GB3983.2-1989《高电压并联电容器》和DL/T840-2003《高压并联电容器使用技术条件》等国家标准而专门研制，主要是对无功补偿装置的高电压并联电容器组进行测量。

     本仪器采用新一代高速混合微处理器，高度集成化，同步采集被试品的电压信号和电流信号，自动计算电容值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容值、总电容值和其它参数，极易判别电容器的品质变化及器件间连接导体故障。同时本仪器还带有数据存储和USB通信功能，无需现场抄写数据，确保测量数据完整。

电力电容测试仪、电力电容器测试仪、电容电桥、数字电容电桥测试仪、全自动电容电感测试仪、配电电网电容电桥测试仪、全自动电容测试仪、全自动电容量测试仪、全自动电容量测量仪

全自动电容电桥测试仪针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的，它着重解决了以下问题：

（1）现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。

（2）电容表输出电压低而导致故障检出率低。

该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。

本型号测试仪特点

（1）量程自动转换；

（2）储存7168个测试数据；

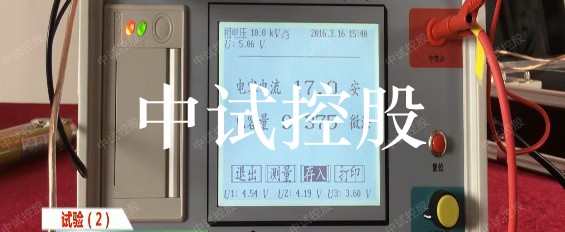

（3）大屏幕液晶（320×240 LCD）显示, 汉字菜单操作提示；

（4）实现波形和测量处理数据同屏显示，使测试过程更直观；

（5）具有设置、校正和调试功能。

1、电容量量程：0.2μF～2,000μF；

   容量范围：5～20,000 kvar；

   测量精度：0.2μF～2μF    ±1%读数±0.02μF；(内置)

             2μF～2,000μF  ±1%读数±2个字；（钳式）

3、输出测量电压：AC 26V/500VA；50Hz；

4、显示方式 ：大屏幕液晶示屏全汉字输出，面板式热敏打印机

5、外形/ 重量 ：370×370×220 mm/ 16 kg

6、工作条件：

   a. 环境温度：0℃～+40℃，相对湿度：≤90%

   b. 电    源：AC 220V±10%；50Hz；
