水内冷发电机绝缘测试仪核心指标

时间：2020-10-29

水内冷发电机绝缘测试仪核心指标

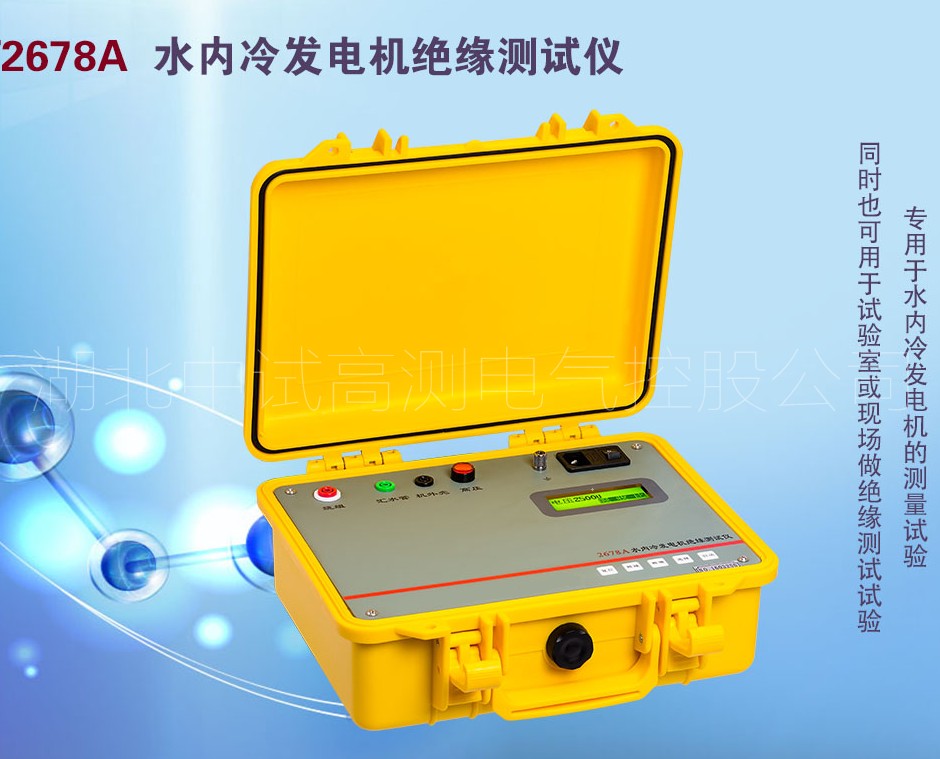

本仪器用于测量水内冷发电机定子绕组的绝缘性能，同类产品中，唯一具有自动补偿并消除水的极化电势对测量结果的影响的功能，从根本上克服了其他同类产品的缺陷。也就是说：即使是所谓的汇水管带电，本仪器也能保证测量结果的真实性、准确性。带载能力强，输出额定负高压2500V，短路电流约40mA；负载70kΩ时，压降<10%，与同类产品比较，自动化程度最高。除了能准确测量绝缘性能外，本仪器能自动测量温度、湿度、时间；自动计算吸收比、极化指数；能存储每次测量结果；自带打印机；能与计算机通信。

水内冷发电机绝缘测试仪、水内冷绝缘测试仪、发电机绝缘测试仪、水内冷发电机绝缘特性测试仪

1、采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，低压屏蔽法测量，性能稳定，属智能化仪表。

2、自动测量R15、R60、R600，自动计算吸收比、极化指数。

3、测试电压为负高压2500V，带载能力强。绕组与汇水管间电阻（水阻）低至70kΩ时，测试电压跌落<10%。

4、测量范围为0 ~10GΩ，自动切换量程。

5、能自动补偿并消除水的极化电势对测试结果的影响。汇水管与机座间电阻低至3kΩ时，仍能保证测量准确度。

6、模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。

7、随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。

8、测量完毕自动泄放高压，高压泄放时间不超过5秒。

9、自动测量环境温度、空气湿度及每次测试的日期与时间。

10、能保存60组测量结果，且数据20年可不丢失。

11、自带RS232接口，能与计算机数据通信；自带打印机，可对测量结果进行打印，免去了抄表工作。

12、具有全面完善的保护功能，工作可靠性高。

额定测试电压	负高压2500V
输出测试电压	±10%
高压带载能力	负载70kΩ 电压跌落< 10%
测量范围	0 ~ 10GΩ
准确度等级	10.0级
0 ~5GΩ范围的基本误差	±( 10%·Rx + 2d)
5~10GΩ范围的基本误差	±( 20%·Rx + 4d)
高压显示误差	±( 5%·Ux + 1d)
温度测量误差	±0.5℃
空气湿度测量误差	±4%RH
供电电源	50Hz 220V ±10%
耗电	< 250W
绝缘电阻	> 50 MΩ （500V）（测试线与机壳间）
耐压	AC3kV 50Hz 1min（测试线与机壳间）
工作温度与湿度	0℃~ + 40℃ < 85%RH
贮存温度与湿度	- 20℃~ + 50℃ < 90%RH
外形尺寸	400（L）×350（W）×230（H）（mm）
重量	≈ 9.8kg
