电缆识别仪核心重点

      电缆识别仪是用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。它在识别某一特定电缆时除了将电流方向作为标准，还将电流幅度值作为判断标准，这种双重判断标准更可能可靠准确地识别电缆。该仪器是一小型化手提式、紧凑型设备，装在铝合金箱内，由一个发生器，一个带卡钳的接收机及连线构成。

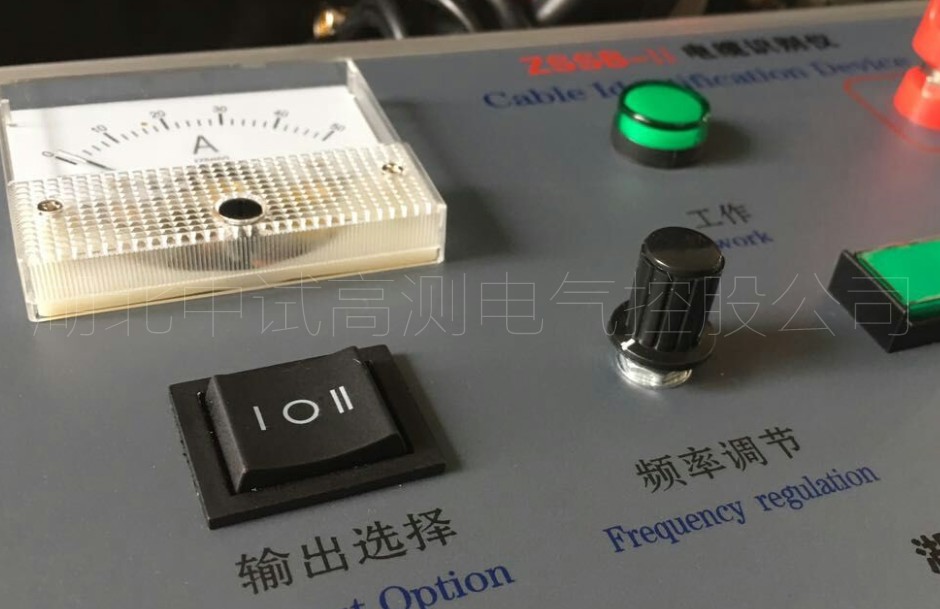

电缆识别仪

识别仪主机各部分功能如下：

1、 电源开关：控制整机电源通断。

2、　电源输入插座：用仪器所配专用电源线，输入50HZ、220V交流电源。仪器使用时，应独立使用三孔电源插座，插座接地线就近直接接地。

3、　保险座：仪器使用10A保险芯，损坏时应换同规格保险芯。

4、　黑接线柱：测试时，用配套黑色测试线（Ф11插头）插入此插孔，另一端测试夹接系统地。

5、　红接线柱：测试时，用配套红色测试线（Ф11插头）插入此插孔，另一端测试夹接被测电缆芯线。

6、　表头：指示输出电流大小。

7、　输出调节：用于调整主机电流大小，使用时根据测试电缆长短及接收器指示大小适当调节。顺时针旋转输出电流增大。

接收机各部分功能如下：

1、  电源开关：接收机电源接通与关断。

2、  幅度调节：顺时针旋转，接收机电表指示值增大，逆时针旋转，指示值变小。

3、  表头：指示输入信号幅度大小与极性。

4、  电源指示灯：电源开关接通时，指示灯亮。

1、 仪器供电：电缆识别仪主机由交流220V供电，接收机由一节9V电池供电。

2、 卡钳：卡钳是一电流交换器，钳口内口尺寸为120mm，在卡钳内感应出电压，电压幅度由电流强度决定，其极性由电流方向决定。

    主机外型尺寸：  370mm×270mm×210mm

    接收机外型尺寸：170mm×60mm×140mm
