语音核相仪核心参数

时间：2020-10-29

语音核相仪核心参数

语音核相器是最新研制出的新型核相产品，分别用于6、10、35、66、110、150、220、330、500kV系统，确定两个电网（发电机组）相位是否相同，以便确定并网。其绝缘管采用高性能绝缘材料，语音核相器表采用塑料外壳配合活动支架，可方便地将语音核相器表在绝缘管上灵活地改变观看角度，使用安装简便易行。

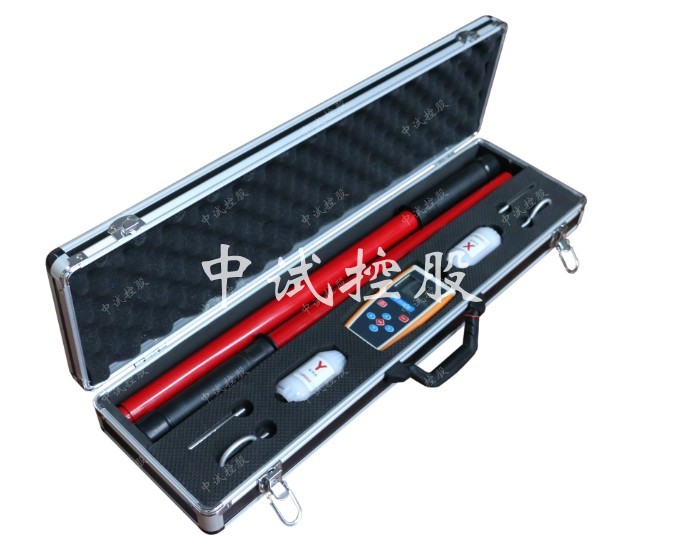

语音核相器

1、在核相时，不论相位是否相同，都有语言和灯光提示。

2、可用“220V或380V”低电压检验语音核相器表是否正常。

3、语音核相器表内部设有自动电源开关，使用时电源自动打开，不用时电源自动关闭，方便、省电。

材质特性：

项目	单位	指标
马丁氏耐热性(纵向)不低于	℃	200
抗冲击（纵向）不低于	mpa/cm	147
抗弯度（纵向）不低于	mpa	343
表面电阻系数（水浸后）不低于	Ω	10×10¹¹
体积电阻系数（常态）不低于	Ω/cm	10×10³¹

冲击耐受电压试验：

绝缘部件额定电压(单位:kV)	冲击承受电压(单位:kV)	极间距离
10	100	0.4
35	150	0.6
110	250	1.0
150	300	1.5
220	450	1.8
330	900	2.8
500	1175	3.7

绝缘管的长度及衰减电阻的参数：

额定电压（kV）	衰减部件		有效长度（m）	握手长度（m）	全长（m）
额定电压（kV）	长度（m）	阻值（mΩ）	有效长度（m）	握手长度（m）	全长（m）
6-10	0.55-0.7	36-50	0.8	0.8	1.6
35	0.7-0.9	100-150	0.9	0.8	2.6
110	1.0-1.2	250-300	1.3	1.1	2.9
150	1.0-1.2	300-400	1.1	2.1	3.2
220	1.0-1.2	400-450	2.1	1.7	3.8
