高压开关动特性测试仪核心重点

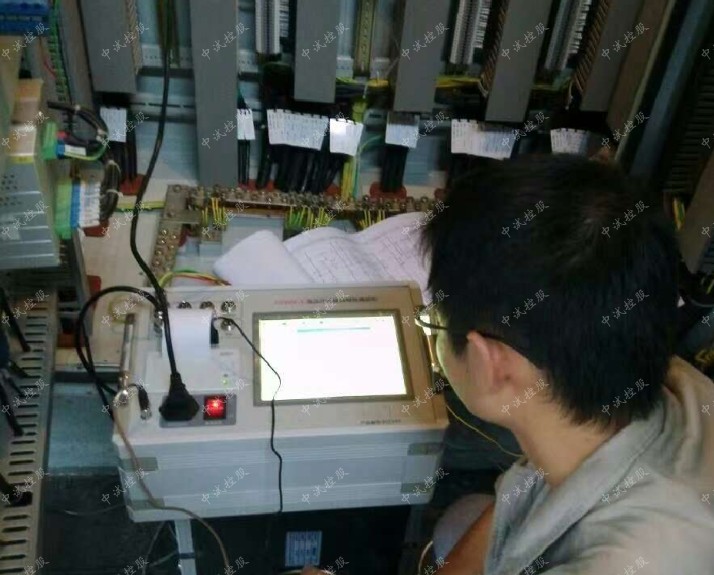

高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。它以单片机为核心进行采样，处理和输出，仪器主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，高压开关动特性测试仪适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

1、性能

l时间：12个断口的固有分、合闸时间，同相同期、相间同期。

l重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

l弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

l速度：刚分、刚合速度，最大速度，时间－行程特性曲线。

l行程：总行程，开距，超行程，过冲行程，反弹幅值。

l电流：分、合闸线圈的分、合闸电流值、电流波形图。

l动作电压：机内提供DC30～250V/10A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2、特点

u适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

u超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

u直线直线传感器，旋转传感器。通用式测速传感器(选配)，安装极为方便、简捷。

u开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

u主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

u主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

u中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

一、时间：

量程 4000.0ms

分辩率 0.1ms

误差：

①100ms以内 0.1ms±1个字

②100ms以上 0.1%±1个字

③同期

二、速度：

量程 20.00m/s

分辩率 0.01m/s

误差：

①0-2m/s以内 ±0.1m/s±1个字

②100ms以上 ±0.2m/s±1个字

三、行程：

	量程	分辩率	误差
真空断路器	50.0mm	0.1mm	1%±1个字
SF6断路器	300.0mm	1mm
少油断路器	600.0mm	1mm

四、电流：量程10.00A 分辩率0.01A

五、输出电源：DC30～250V数字可调/10A（瞬时工作）

六、外形尺寸：360mm(L)×280mm(W)×300mm(H)

七、重　　量：9kg

名称	说明	数量
断路器动特性分析仪	/	1台
旋转测速传感器	/	1个
直线行程速度传感器	/	1个
旋转测速磁性座	/	1个
旋转支架	大、中、小	3个
旋转丝杆	/	4个
强磁铁	/	1个
螺丝	/	1套
十字起	/	1个
平口起	/	1个
分合闸控制线	红、黑、绿	1根
铝合金包装箱	/	1个
外触发侦测线	/	1根
断口测试线	4米+9米	10根
断口短接线	/	2套
短接线（40cm)	/	2根
短接线（80cm)	/	2根
地线	/	1根
传感器线	/	1根
电源线	/	1根
打印纸	/	2卷
说明书	/	1本
检验报告	/	1份
合格证	/	1张
