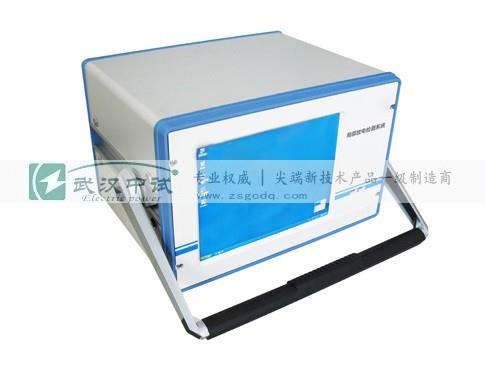

局部放电检测仪采用大屏幕示波管，试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，有线性、对数双功能指针式表头和数字式表头，可同时显示放电脉冲的放电量。
局部放电检测仪具有检测灵敏度高，适用试品范围广，信噪比高等特点，是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。
局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统
1、时基频率，显示方式，变带测量功能。
2、时基频率：频率50、100、150、200、400Hz五档可选。
3、显示方式：分椭圆，扩展，直线三种，并可旋转360°。
4、变带测量功能：集成化设计，覆盖10KHz~300KHz，符合国际电工委员会（IEC60270）标准。
1、可测试品的电容量范围6pF~250uF。
2、检测灵敏度及允许电流（见表1）
输入单
元序号
调谐电容范围
灵敏度（PC）
（不平衡电路）
允许电流有效值
不平衡电路
平衡电路
1
0～25～100PF
0.02
30mA
0.25A
2
25～100～400PF
0.04
50mA
0.5A
3
100～400～1500PF
0.06
120mA
1A
4
400～1500～6000PF
0.1
0.25A
2A
5
1500～6000～25000PF
0.2
0.5A
4A
6
0.006～0.025～0.1μF
0.3
1A
8A
7
0.025～0.1～0.4μF
0.5
2A
15A
8
0.1～0.4～1.5μF
1
4A
30A
9
0.4～1.5～6.0μF
1.5
8A
60A
10
1.5～6.0～25μF
2.5
15A
120A
11
6.0～25～60μF
5
25A
200A
12
25～60～250μF
10
50A
300A
7R
电阻
0.5
2A
15A
3、椭圆扫描时基
（1）频率50（内）、100、150、200、400Hz；
（2）旋转：以30°为一档，可旋转360°；
（3）工作方法：椭圆——扩展——直线；
（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有过载自动保护装置。
4、显示单元
采用124×104mm2矩形示波管，有亮度与聚焦调节旋钮。
5、放大器
（1）3dB低频端频率fL：10、20、40KHz任选；
（2）3dB高频端频率fH：80、200、300KHz任选；
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB；
（4）正负脉冲响应不对称性<1dB。
6、时间窗
（1）窗宽：可调，50Hz下15°～150°；
（2）窗位置：每一窗可旋转0°～170°；
（3）两个时间窗可分别或同时开；
（4）具有一次性轰击装置，轰击时间约20mS（供拍照用）。
7、脉冲峰值表
（1）线性刻度指针式表头0—100 误差±5%（以满刻度计）；
（2）对数刻度指针式表头0—10—100 误差±5%（以满刻度计）；
（3）数字表头：以3位半LED数字表显示0—100 误差：±3%（以满刻度计）。
8、试验电压表
（1）量程100KV（用100KV电压表电阻R）；
（2）显示：3位半数字电压表；
（3）误差：±3%。
9、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符；
（2）零标志与所有椭圆扫描频率相一致。
10、结构
（1）体积530×550×220mm3；
（2）重量：约22KG。
