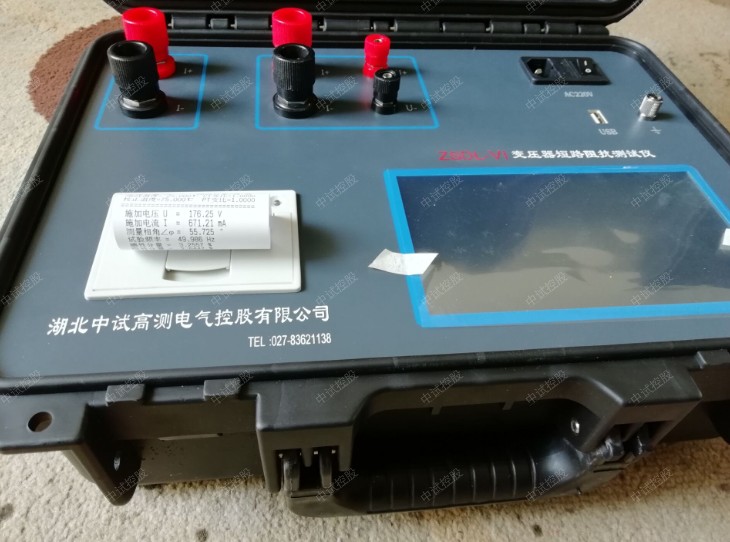

变压器损耗参数测试仪总体介绍

    变压器损耗参数测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。
    该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

变压器空负载测试仪、变压器空载及负载特性测试仪、变压器损耗测试仪、变压器空载负载测试仪

1、可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗。

2、可进行谐波试验，分析至31次谐波。

3、仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。

4、做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。

5、 单机可以完成1000KVA以下的配电变压器全电流下的负载实验；在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。

6、 所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。

7、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

8、仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。

9、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。

10、面板式热敏打印机，可现场快速打印试验结果。

11、数据（试品设置、测量结果、测试时间等）具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。

12、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。

²电流测量范围：100mA ~ 5A，测量精度0.2级；

²电压测量范围：10V ~ 650V，测量精度0.2级；

²外加互感器可以拓宽仪器的测量范围；

²频率测量范围：40 ~ 65Hz，测量精度0.2级；

²电源输入：AC220V±10%；

测试项目

²三相电压有效值：Uab、Ubc、Uca；

²三相电压交流平均值：/Uab、/Ubc、/Uca；

²三相电流有效值：Ia、Ib、Ic；

²空载损耗及空载电流百分比：Po、Io%；

²负载损耗、阻抗电压百分比及短路阻抗：Pt、ekt、Zt；

²任意指定温度的负载损耗、阻抗电压百分比及短路阻抗；

²电压波形中各次谐波分量的百分比；

²电流波形中各次谐波分量的百分比；
