直流高压发生器（分体式）核心参数

时间：2020-10-28

直流高压发生器（分体式）核心参数

直流高压试验器是根据新的中国电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

直流高压发生器采用了高频倍压电路，应用了最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

直高发、高压发生器、中频直流高压发生器

1、精度高、测量准确。控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用

2、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高

3、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全

4、采用最先进技术、工艺制造，率先应用中频倍压电路，采用最新的PWM高频脉宽调制技术和大功率IGBT器件，从而使输出高压稳定度更高，纹波系数更小

5、增设高精度0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便

6、过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然

7、故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而最大的保护仪器不受损伤

8、倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强

9、机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用

规格技术参数	200/2	200/3	200/10	300/2	300/5	400/3	400/5	其它等级
额定电压（KV）	200	200	200	300	300	400	400	500～1000KV定做
额定电流（mA）	2	3	10	2	5	3	5
额定功率（W）	400	600	2000	600	1500	1200	2000
机箱重量（kg）	4.5	4.5	4.5	5.5	5.5	5.5	6.5
倍压重量（kg）	7.9	8.3	10	11	11.5	38	40
倍压高度（mm）	965	965	1030	1250	1250	1900	1900
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟最大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	控制箱小，方便现场

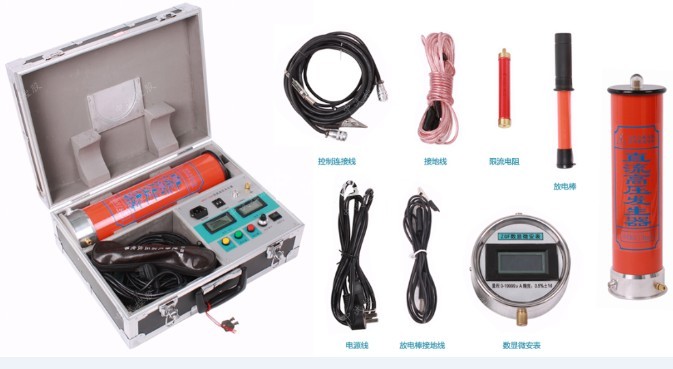

1	控制箱	1台
2	高压倍压筒	1节（或2节）
3	高压电缆	2根
4	放电棒	1根
5	水阻	1根
6	电源线	1根
7	保险管	2个
8	专用接地线	1根
9	微安表	1个
10	说明书	1本
11	检查报告	1份
12	合格证	1张
