大电流发生器（分体式）操作指南

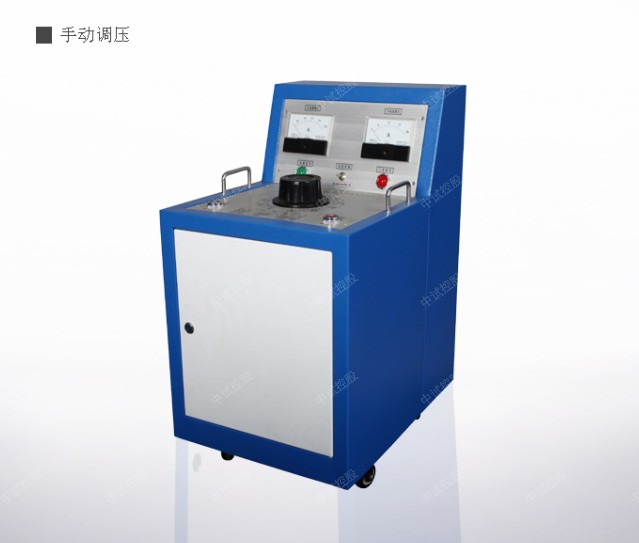

     控制台适用于0.5-7kVA试验变压器的调压控制.工作原理:通过调整自耦变压器输出电压,从而实现试验变压器额定电压范围内的工作调节.控制台内装有高压输出电压表,低压输出电流表,可以方便地读出试验电压值.通过过流保护电路,可靠地保护设备,设计的计时报警电路,做试验时更便捷.经用户使用证明,其原理简单,结构紧凑,工作可靠,使用方便,是高压试验的理想设备.
      大电流发生器用于校验电流互感器时，作为供给电流互感器一次电流的电源或其它50HZ单相电流电源设备。 大电流发生器是由输入绕组（220V、±）、输出绕组（100A以下）及穿心绕组组成。


大电流测试设备、大电流试验装置


1、该大电流发生器两块电流表，大小量程监视
2、自耦变压器调节自如
3、指示灯指示，按钮操作，操作简单

升流器主要技术参数：

            1、温度：-5— +40℃

            2、湿度：﹤80%

            3、容量:5kVA

            4、每匝电压：2.3V

            5、最大输出电流：3000A

            6、允许额定电流下长期工作,允许过载1.5倍，连续工作30分钟。
