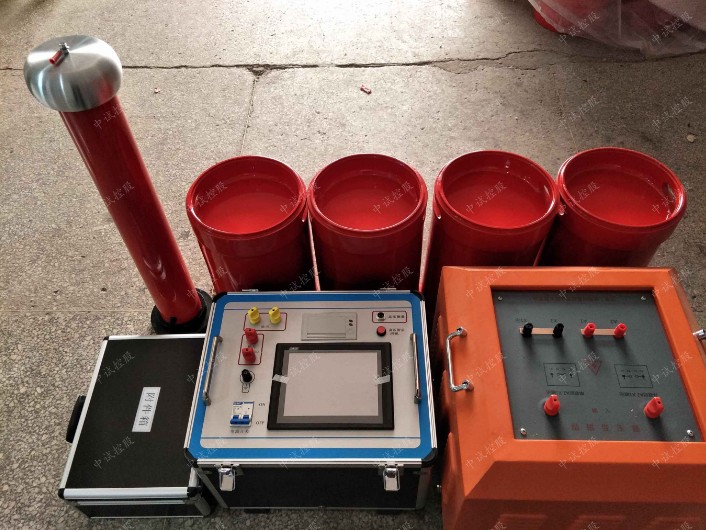

35kV变频电缆串联谐振核心指标

1、帮助客户实现各种被试品的预防性交流耐压试验和交接性交流耐压试验；

2、考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能

   力及容性负载的交流耐压试验。

串联谐振耐压试验成套装置、交流耐压试验成套装置、检验用谐振升压装置、串联谐振耐压试验仪

1、35kV/300mm2电缆5km的交流耐压试验，电容量≤0.97uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、110kV/630mm2电缆1km的交流耐压试验，电容量≤0.201uF，试验频率30-300Hz，试验电压128kV，试验时间60min。

额定容量：810kVA；

输入电源：三相380V电压，频率为50Hz；

额定电压：54kV；135kV；

额定电流：15A；6A；

工作频率：30-300Hz；

装置输出波形：正弦波

波形畸变率：输出电压波形畸变率≤1%；

工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

温    升：额定负载下连续运行60min后温升≤65K；

品质因素：装置自身Q≥30(f=45Hz)；

保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

测量精度：系统有效值1.5级；
