SF6气体回充气收装置总体介绍

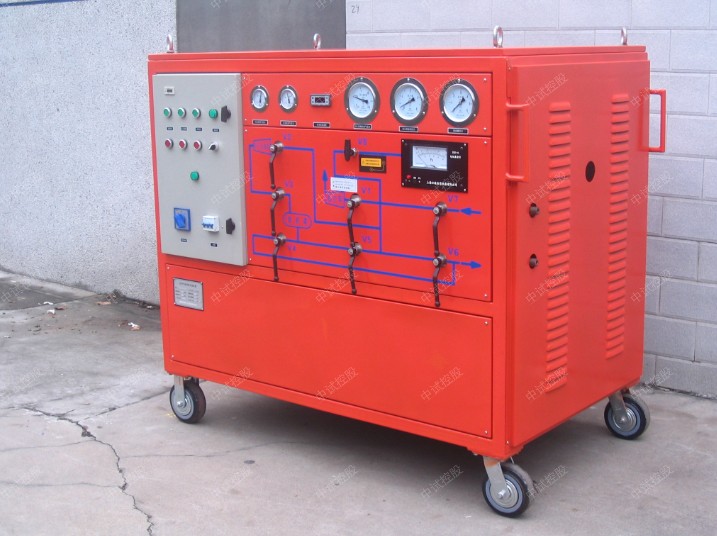

SF6气体回充气收装置作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。

SF6气体回充气收装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。

SF6气体回充气收装置由SF6气体回充气收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器，并能将GIS内的残压回收至53Kpa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充SF6气体至SF6电气设备。

产品特征

1、内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧

2、所有电气系统均采用优质品牌

3、优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工

4、整机为风冷，无需外接水源

5、内置温度保护系统即使在-20摄氏度下也能正常工作

6、内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂

技术参数

回收	回收初压力≤0.8MPa
	回收终压力≤50KPa
	回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时
充气	对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时
抽真空	装置极限真空度小于等于10 Pa,对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时
贮存	贮存容器容积0.05m3
	名义液态贮存量50kg
	最高贮存压力3.8 MPa
净化	对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后：水份小于60PPM（重量比），油份小于10PPM（重量比）
年泄漏率	≤1%名义储存量
噪声	≤75dB(A)声压级
工作环境温度	-10℃- 40℃
电源	交流三相五线制 50Hz 400V±10%
功率	≤5KW
重量	约545 kg
外形尺寸（长×宽×高）	1450×810×1200mm3

主要部件性能参数

指标名称	SF6气体回收装置
电源AC	380(三项五线、相序自动转化)
额定最高储气压力（20℃）	≤4MPa
极限真空度	≤10Pa
装置真空度保持	在133Pa压力保持24H,真空度值上升＜400Pa
SF6压缩机	法国美优乐
压缩机抽气速率	7m3/h（可定制）
真空泵	2X-4
真空泵抽气速率	15m3/h
回收装置适应入口初压(20℃)	0-1.0MPa
电气设备回收终压（20℃）	≤50Kpa
回收后气体油份控制	国产油分＜10μg/g
装置年漏气率	＜1%
装置连续无故障运转时间	≥1000h
累积无故障运转时间	≥5000h
噪声水平	整机≤75dB(A)
理论储液能力	50kg
冷冻液化压缩机	东贝
冷冻储罐	50L
回收后气体水分	60PPM/V
回收后气体油分	10PPM/V
干燥过滤方式	真空加热活化再生
充气初压	≤133pa
充气终压	0.8mpa
充气速率	≥5m3/h
气化方式	电加热自动温控
整车型式	手推移动式
外形尺寸	1450×810×1200cm3
整机重量	约545kg
冷却方式	风冷
过滤系统	采用美国HASON技术，三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘，保证所回收的SF6气体重复利用

简明参数表

型号	SF6气体回收装置
真空泵抽速	15m3/h
极限真空度	10Pa
真空泵	国产双极真空泵
SF6回收压缩机	7m3/h
压力	2.5MPa
压缩机厂家	法国美优乐
过滤器颗粒	0.02微米
油份	高效（PPM）
酸值	0.1PPM
可水解氟化物	0.2PPM
生物毒性	无
水份	≤60PPM
