工频线路参数测试仪核心重点

时间：2020-10-28

工频线路参数测试仪核心重点

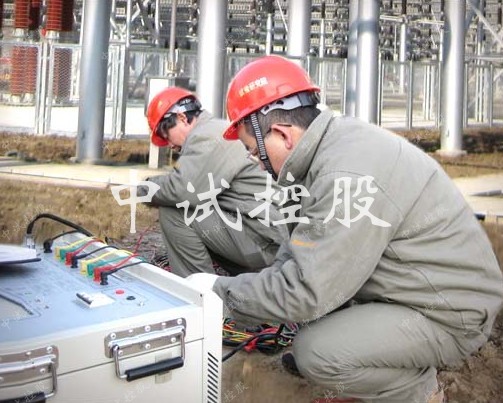

工频线路参数测试仪可以单机输出三相异频抗干扰测试信号，测量35 ～ 500 kV高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设)的工频参数，包括：正序电容、零序电容；正序阻抗、零序阻抗；耦合电容、互感电抗；对地感应电压。

在传统的输电线路工频参数测试中，一定要采用三相自耦调压器和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，用指针式的高精度3块电压表、3块电流表、3块功率表、多人读数测量各个电参数，计算获得输电线路工频参数测试结果，使整套试验设备体积大，重量大，需要吊车配合工作，十分不利于现场测量。

特征

工频线路参数测试仪可以单机（耗时20分钟）取代传统的输电线路工频参数测试（耗时20小时）的工作量，效率高，准确！

产品参数

输入供电电源	三相，AC 380V ± 10% ，
内部特性
	最大输出电压	AC 300V；精度 1 %
	最大信号输出电流	5A
	输出信号频率	42.5Hz / 57.5Hz ； 45Hz / 55Hz；47.5Hz/52.5Hz；;50Hz / 50Hz
	正序电容、零序电容、正序阻抗、零序阻抗、耦合电容、互感电抗、阻抗角
测量范围	电容	0.1～50μF
	阻抗	0.5 ～ 400Ω
	阻抗角	0°～ 360°
测量分辨率	电容	0.01 μF
	阻抗	0.01Ω
	阻抗角	0.01°
测量准确度	电容	0.1 μF ~ 1μF 时,± 3% ± 0.05μF
	电容	1μF ~50μF 时 ,± 1.5% ±0.03μF
	阻抗	0.5 Ω ~ 1 Ω 时 ,± 3% ±0.05 Ω
	阻抗	0.1 Ω ~ 400 Ω 时 ,± 3% ±0.03μF
	阻抗角	± 0.2°(电压：＞1.0V）
	阻抗角	± 0.3°(电压：＞0.2~1.0V）
抗干扰参数	干扰电压：接入仪器测试电源后的纵向感应电压＜350V；干扰电流：线路首末两端短接接地时＜40A；能在高压线路参数测试仪输出信号与干扰信号比为1:10的条件下稳定准确完成测试。
使用环境	环境温度：- 15℃ ～＋40℃ ,相对湿度：＜ 90%
外形尺寸	535 × 435 × 360 mm (不含轮子)
重量	61kg
