地下管线探测仪操作指南

时间：2020-10-28

地下管线探测仪操作指南

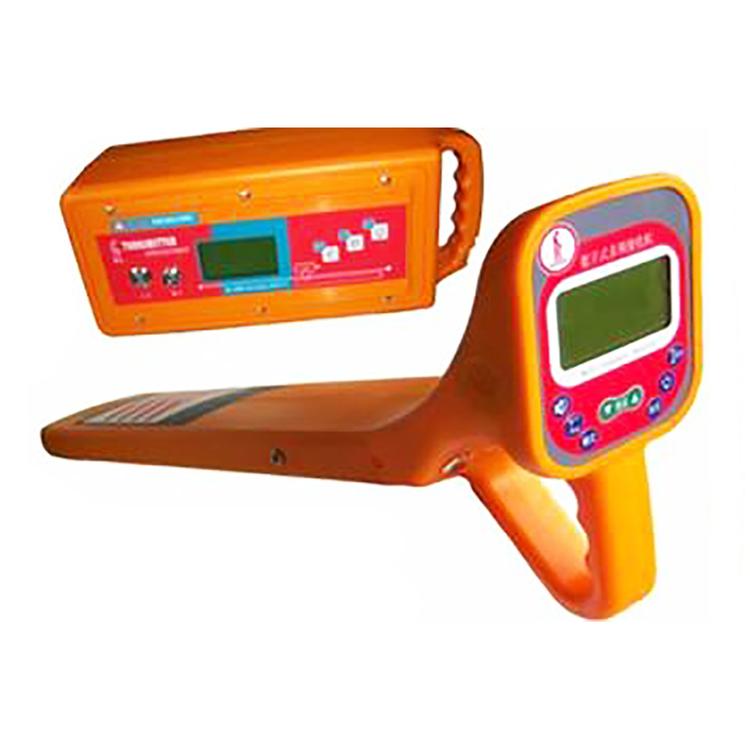

地下管线探测仪简介

地下管线探测仪由国内专业研发团队精心打造，融合超窄带滤波器、蓝牙无线通讯、GPS定位、专业数据分析软件自动成图、检测报告自动生成等最先进技术，具有超强抗干扰能力、精准定位和测深等优异探测性能，适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管道维护单位的必备仪器之一。

地下管线探测仪特点

1、采用10W宽频发射机，适应各种环境的探测；
2、接收机和发射机都采用锂电池组供电，节能环保，超长工作时间；
3、显示器具有背光功能，可适应夜间应急抢险使用；
4、GPS地理定位功能，管道走向自动成图；
5、具有左右箭头显示，可快速定位管线位置；
6、检测防腐层破损点时，有前后箭头和dB值来指示防腐层破损点的位置；

7、专业数据分析软件，检测报告自动生成。

地下管线探测仪技术参数

（一）接收机
定位精度：深度的±5％（无邻近管线干扰）
深度测量精度：深度的±5％（无邻近管线干扰）
电流测量精度：实际电流的±5％（无邻近管线干扰）
深度测量范围：0-6米（SH-1516）、0-10米(SH-1518)
工作模式：谷值模式、峰值模式、宽峰模式、峰值箭头模式
工作频率：无线电、50Hz、100Hz(CPS)、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz
菜单设置：中英文设置菜单。
工作温度：-20℃～＋50℃
电    池：7.4V锂电
外形尺寸：595mm×136mm×238mm
重    量：2.3Kg（包括电池）
(二)发射机
输出功率：最大10W
工作频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz
工作模式：直连、感应和夹钳三种模式自动转换
电    池：14.8V内置锂电池组
工作温度：-20℃～＋50℃
外形尺寸：348mm×228mm×84mm
重    量：2.5Kg（包括电池）

技术参数	A	B	C	D	E
定位频率	5	6	7	8	10
频率（Hz)	512、1K、33K、83K	512、1K、33K、83K	512、1K、33K、83K	512、1K、33K、65K、83K	512、1K、2K、8K、33K、65K、83K
被动频率	50Hz	50Hz 100Hz	50Hz 100Hz 无线电	50Hz 100Hz 无线电	50Hz 100Hz 无线电
电源滤波器	×	×	√	√	√
故障频率（个）	×	×	×	×	2
故障查找	×	×	×	×	√
锂电池组	√	√	√	√	√
A字架	×	×	×	×	√
定位深度（m）	6	6	6	6	6
数据存储	×	×	×	√	√
