电缆寻迹故障定位仪核心重点

一、概  述

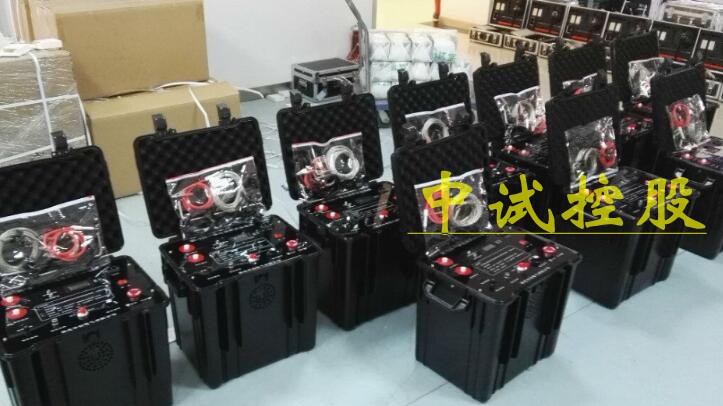

电缆寻迹故障定位仪是由发射机、接收机、磁感应探测棒、定位探测架等组成。是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。

二、主要特点

¨ 接收灵敏度高

¨ 静态漂移低

¨ 定位精度高

¨ 抗干扰能力强

¨ 液晶屏显示信号及状态

¨ 内置锂电池供电，并配有充电器

三、主要技术参数

¨ 寻迹定位距离：市话电缆为3km，其它线缆可达20km

¨ 定位阻抗范围：0－5MΩ

¨ 定位精度：<±10cm

¨ 埋深探测：<3m

四、仪器工作原理

1、寻迹原理（最大信号法）

我们知道，当交流电流在导体中流过时，将会在导体周围产生交变的磁场，并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中，线圈的两端就会产生感应电压。移动感应线圈，当线圈的方向与磁力线方向相同时，线圈两端产生的感应电压将会最大。也就是说，当线圈方向与导体方向垂直时，感应电压最大（图1所示）；当线圈方向与导体方向平行时，感应电压最小（图2所示）。由此我们就得到了“最大信号法”来探寻埋地电缆的轨迹，利用接收线圈的45°法则可以测出地下线缆的埋深。





2、定位原理

2.1、差分电位法

如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。
