电缆故障测试仪核心参数

产品别称：电缆故障探测仪、电缆故障仪、电力电缆故障测试仪、路灯电缆故障测试仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、地理电缆故障测试仪、电缆路径仪

智能电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，生产遵循中华人民共和国制造计量器具许可证陕制00000548号，该套设备为国家电网，南方电网的合格供应商产品。该系统测试由系统主机、故障定位仪和电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

二、优势特性：

• 国内领先采用工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试，并配有电缆故障测试软件。

• 国内领先采用12.1in大屏幕，触控鼠标操作，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。

• 采用最新的USB通信接口，采集信号稳定，主机可自动选择最低6.25MHz、最高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。

• 软软件实现波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，双游标移动可精确到0.15米，提高测试精度，减少误差。

• 主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）。

• 内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告并打印。

三、技术参数：

可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。

可测量长度已知的任何电缆中电波传播的速度。

可测试电力电缆埋设路径及埋设深度

显示方式：12.1英寸工业级液晶屏（XP操作平台）

测试距离：不小于60km      存储空间：固定8G

测试方法：低压脉冲法、冲闪电流法、直闪电流法

操作方式：触控鼠标操作

最短测试距离（盲区）：0-5米或无盲区

分辨率：V/fm；V为传波速度m/μs；软件游标0.10米

精确定点误差：±0.2m

测试误差：系统误差小于±1%

仪器采样频率：100MHz、50MHz、25MHz、12.5MHz、6.25MHz

脉冲宽度：100ns、200ns、1μs、2μs、5μs（软件自动匹配）

待机时间：可连续使用6小时左右

主机重量：7kg

外形尺寸：180mm×300mm×400mm

环境温度：-20℃～﹢40℃，相对湿度：80%

电源与功耗： AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W

电缆故障测试仪是我公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。

整套电缆故障测试仪由闪测、寻迹、定位三大部分组成。

电缆故障测试仪（闪测仪）可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。仪器采用汉字系统，高清晰度显示，界面友好。

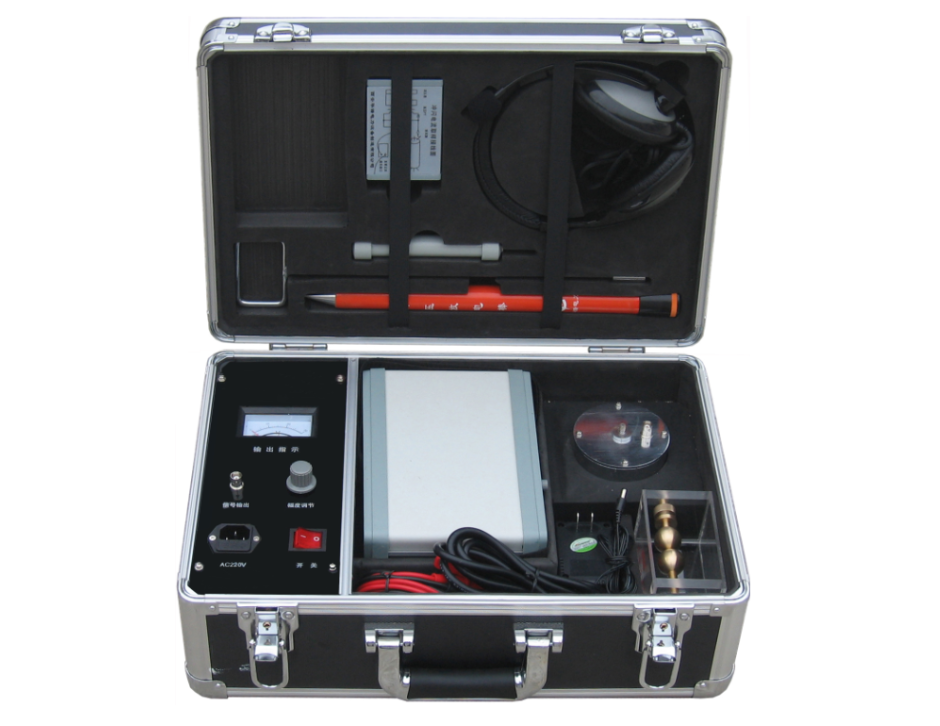

电缆寻迹及故障定点是由路径仪、定点仪、T型探头、A字架、听筒等组成。本仪器是电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
