2GB智能型防雷元件综合测试仪核心重点

时间：2020-10-27

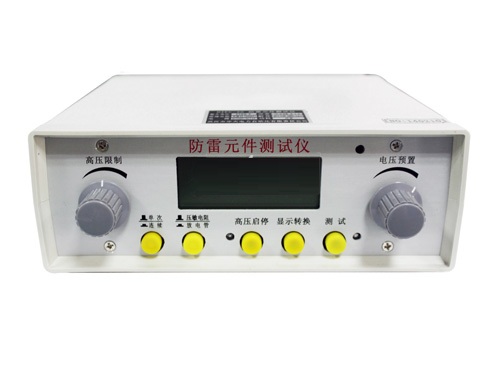

2GB智能型防雷元件综合测试仪核心重点

简介

智能型防雷元件测试仪又名防雷元件测试仪、SPD现场检测仪，用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、真空避雷管等器件的直流参数进行测试的专用仪表。

防雷元件综合测试仪采用大容量锂电池供电，克服了传统产品需要插电使用不方便现场操作的缺点，电压输出达到2000V应用范围更加广泛，具有高压短路保护、自动放电功能、仪表可靠安全耐用。同时采用高精度彩色触摸屏幕显示，一键式自动测试，造作简单。可设置电压输出范围，对同等参数的器件进行快速测试、筛选。电阻测试电压可以自由设定，防止被测器件耐压不够造成击穿。具有自动亮度调节、关机等功能，节省电池电量。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。

2GB智能型防雷元件测试仪具有防震、防尘、防潮结构，适应恶劣工作环境，是气象防雷、电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。防雷元件综合测试仪适用于测量各种避雷器和浪涌保护器的性能参数测试。

2GB智能型防雷元件测试仪由中大规模集成电路组成。本表输出功率大，起始动作电压测量范围：10-2000V，漏电流测量范围：0.01~199.9uA，重复稳定性好，一键测量方便快捷。

三．量程及精度

测量功能	输出电压	测量范围	精度	分辨率
压敏电阻	起始动作电压U1mA	0～2000V	±2%rdg±3dgt	1V
压敏电阻	漏电流I0.75,1mA	0.1~199.9uA	±2%rdg±10dgt	0.01uA
放电管	放电电压	10～2000V	±2%rdg±3dgt	1V
绝缘电阻	50-2000V	0～20G	±3%rdg±10dgt	O.OO1M

基准测试条件： 1mA±10uA(23℃)

四．技术规格

功能	压敏电阻、放电管放电电压和漏电流测量、绝缘电阻测试
环境温度湿度	23℃±5℃，75%rh以下
电源	DC12V 2200mAH锂电池,连续待机5小时以上
测量方式	直流压降法
换档	全自动换档
背光	有
显示模式	电阻式触摸彩屏
测量指示	测量中有相应文字提示
LCD尺寸	3.5寸
仪表尺寸	长宽高：220mm×135mm×55mm
测试线	红色1米黑色1各一条
过压保护	有
溢出显示	超量程溢出时“OL”符号指示
合格判断功能	有
电池电压	电池电压低符号显示，电池电压低时提醒及时充电
自动关机	开机15分钟后自动关机
功耗	待机: <140mA(亮度最低)
	最高亮度：<200mA
	测量：<330mA(亮度最低)
质量	仪表：1230g (含电池)
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
绝缘电阻	200MΩ以上(电路与外壳之间500V)
耐压	AC 3000V/rms(电路与外壳之间)
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；
