局部放电测试仪核心重点

时间：2020-10-27

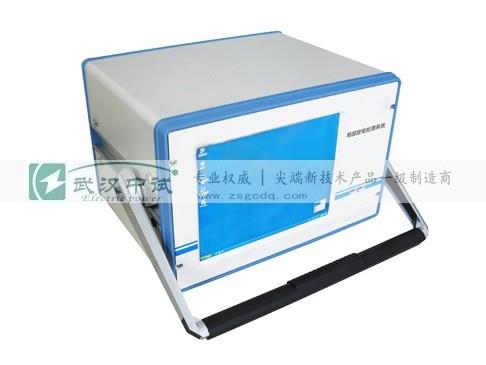

局部放电测试仪核心重点

产品别称：局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统

局部放电测试仪是电力设备绝缘的主要试验项目，局部放电量等参数则是评价电力设备质量的重要指标。中试电力根据国际及国内目前最新技术进展而开发的局部放电检测系统是获得成功的JFD系列局放仪中的新一代成员。除继承上一代产品优点外，该产品还具备全程控自动校准、自动同步、自动电压记录、自动测量保存回放等功能，可测量如放电重复率n，平均放电电流I，平方率D等IEC-270所规定的各种局放参数，采用正弦、点阵等多种视图显示方式，新型数字滤波及干扰抑制功能，结合丰富的动态统计分析图谱，使现场干扰能够得到更有效的抑制，用户操作和诊断更加简便自如。随着软件的不断开发，其功能还不断拓展，如脉冲极性鉴别和平衡回路方式的局部放电测量等功能。

局部放电检测系统就其检测方法、测量回路、技术性能参数符合最新的GB7354及IEC-270“局部放电测量”标准要求。适用于各类高压电器设备的局放测量，覆盖全电压及容量等级，代表着国内数字式局放仪的先进技术。

产品特征

1、局部放电检测系统纯程控工作方式

2、全汉字菜单提示

3、自动校准、自动同步、自动电压记录、自动测量保存回放

4、自动生成试验报告

5、二维及三维局部放电图谱显示

6、采用数字开窗技术，抗干扰能力强

7、双通道测量及数字差分技术，可同时测量两个试品或一个试品两个测量点的局部放电信号，可方便地分析局部放电信号的来

扫描方式：(仪器具备线性扫频测量和分段扫频测量双测量系统)

测量通道	A、B 2通道(能同时对放电信号进行采集)
检测灵敏度	0.1pC
测量频带	3dB带宽10kHz～300kHz
程控滤波器设置档位	低端：10，20，40kHz
程控滤波器设置档位	高端：100，200，300kHz
增益动态范围	120dB
采样速度	每通道0.1μs/点
采样精度	8位±1/2LSB
测试电压频率	30，100，150，200，250Hz或任意Hz
校准脉冲发生器	HTJF-301
校准脉冲电压	10V，5V，2V，1V，0.5V，0.2V六档可调
校准电容	50pF，200pF两档可调
校准脉冲电压上升时间	＜60ns、脉冲宽度＞20μs
校准脉冲电压下降时间	＞100μs
校准脉冲相角可调范围	0～360度
局部放电峰值显示	0～10000pC
元器件包装方式	长久可用的包装
工作电源	AC 220V±10%，50Hz、功率＜100VA、保险0.5A
