高压开关动特性测试仪核心技术
时间：2020-10-27
高压开关动特性测试仪核心技术
产品简介
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关动特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在800kV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
产品参数
时间测量
通 道 数
12路
测试类型
固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
测试范围
0.01ms～20s，分辨率: 0.01ms
20s～200s，分辨率: 0.1ms
准 确 度
在200ms以内(0.05%t±0.1)ms
合闸电阻测量
通 道 数
3/6路
测试类型
固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸电阻投入时间、电阻值
测量范围
30～10KΩ
分 辨 率
0.1Ω
准 确 度
≤1%±2个字
重合闸测量
测试类型
合分、分合、分合分
速度测量
测试类型
刚分(刚合)速度
指定时间段(行程段或角度段)平均速度
测速范围
1mm传感器: 0.01～25.00m/s
0.1mm传感器: 0.001～20.0m/s
360°角度传感器: 1周波/ 0.25°
行程测量
测试类型
接触行程(开距)
超行程
过冲行程、反弹行程
行程传感器
50mm直线传感器
测量范围: 0～50mm，分辨率: 0.1mm(标配)
300mm直线传感器
测量范围: 0～300mm，分辨率: 0.1mm(选配)
500mm直线传感器
测量范围: 0～500mm，分辨率: 0.1mm(选配)
1000mm直线传感器
测量范围: 0～1000mm，分辨率: 0.1mm(选配)
加速度传感器
测量范围: 0～600mm，分辨率: 0.1mm(标配)
360°线传感器
测量范围: 0～1000mm，分辨率: 0.1mm(标配)
激光传感器
测量范围: 0～300mm，分辨率: 0.1mm(选配)
线圈电流
测量范围
0～300mm
分 辨 率
0.1mm
内触发电源
输出电压
DC 15～260V，连续可调
输出电流
220V电压以下≤20A(短时间)
外触发电源
触发电压
AC/DC 10V～300V
触发电流
≤120A(短时间)
隔离开关
电压输出
DC 15～260V(可调)
电源输出时间
0.01～20秒(可设置)
断口信号采集时间
最大采集时间为200秒
测试类型
可测断口合、分闸时间、三相不同期、弹跳时间及次数
仪器电源
工作电压
AC/DC 220V±10%
工作频率
50Hz±2%
工作环境
工作温度
-20℃～+50℃
相对湿度
≤90% RH
物理特性
主机体积
380×280×170mm3
主机重量
5kg
产品特性
1、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。
10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、全自动电机储能、电机功率测量功能。
12、内部抗干扰电路可满足800kV变电站内可靠使用。

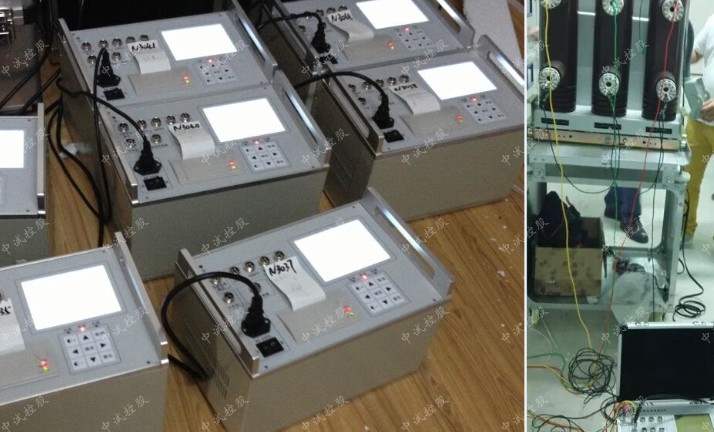

应用指南
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关动特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在800kV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
(选配)
增值服务
- 三年质保,一年包换,三个月试用
