全自动程控源互感器校验台核心技术

1.适用范围

本技术规范规定了互感器室内检定装置的使用环境条件、额定参数、结构与选型要求、试验、标志等具体内容。
本技术规范适用于电力公司内，互感器室内检定装置的采购及验收试验。本技术规范是在国家和行业有关标准的基础上，针对供电系统的实际使用需要，提出了更高的技术要求。在本规范中未作明确规定的内容，必须全面符合国家及电力行业有关规定。

2.引用标准规范

GB1208-2006《电流互感器》
GB1207-2006《电压互感器》
JJG169-1993《互感器校验仪检定规程》
JJG1021-2007《电力互感器检定规程》
JJG313-1994《测量用电流互感器检定规程》
JJG314-1994《测量用电压互感器检定规程》
DL/1668-1999《测量用电流互感器检定装置》
ZBY096-1994《精密电压互感器技术条件》
ZBY097-1994《精密电流互感器技术条件》

3.主要装置

3.1程控源互感器检定装置
3.2带升流器精密电流标准互感器
3.3带升压器精密电压标准互感器

4.装置主要功能

4.1可检定0.05S及以下电流互感器或0.05级及以下电压互感器的误差校验；
4.2校验台造型美观大方；
4.3自动调压：程控源输出电流电压具有实时测量显示功能；
4.4自动定点、换档：
按照国家规程规定，自动调压至测量点；稳定性好，时间短，重复性好；
4.5自动测量、校验：
实现自动校验，根据国家检定规程，装置根据测试数据自动进行量程切换，自动进行满载、轻载测量。
4.6手动测量、校验：能实现自动/手动测量、检验的选择。
4.7电流、电压负载箱自动切换；
4.8台体根据计算机下达的指令能自动切换标准互感器的一次和二次接线,无需人工参与接线；

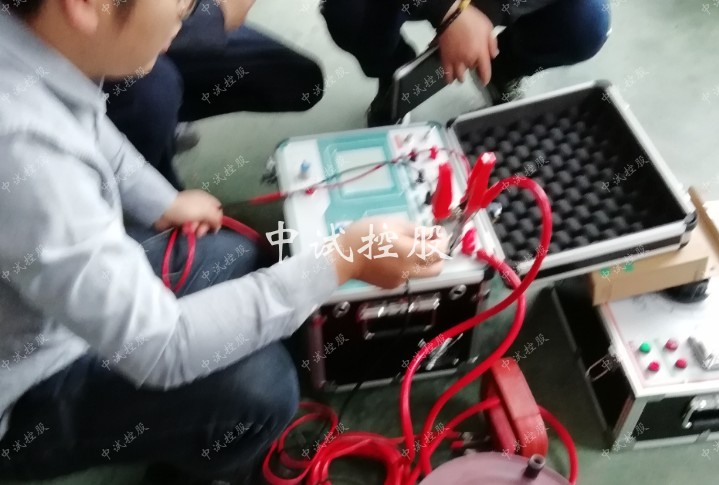

4.9校验仪可单独使用，方便调试检定和现场使用；
4.10台体有完善的报警和保护功能，发生过流、过压、电源短路等不安全因素，台体自动降低电流、降压、并发出报警信号；
4.11数据通讯：
台体能与SG186营销业务应用系统连接，实现数据自动传递至SG186营销业务应用系统数据库；并能自动存储到计算机（软件），数据自动存储和掉电保护；供方无偿提供接口软件，无偿升级、维护。
4.12自动打印证书：可根据需要输出规程要求的各种证书文件；
4.13检定过程中，能方便查看误差，能显示所测量的误差曲线及误差范围；
4.14 软件负责终身免费升级，能够实现网络化管理，
4.15 CT自动退磁：
台体装有退磁电阻，无需手动操作，自动完成退磁实验；
4.16互感器在校验过程中拆接方便。
4.17检定过程中，能方便看误差，能显示所测量的误差曲线及误差范围。
4.18具有完善的在线帮助系统，所有的按钮及工具栏有操作提示，所有功能及操作均有详细的帮助说明；
4.19程控源安全保护：
程控源具有自锁保护功能，保证设备安全；所有操作均具有双重硬件保护及极性保护和变比错误判断功能并可给出提示界面，可在特殊情况下按保护开关终止现行操作；
4.20控制软件界面友好，操作方便，符合使用习惯，该软件自动控制校验仪及检定台、测试台；
4.21自动管理数据：
软件根据规程的要求自动对误差数据进行管理；
4.22操作方式灵活：手动、自动，自由选择；自动校验时误差超差具有声响提示。
4.23软件网络功能强：
软件兼容性强，易与不同系统联系；
4.24软件平台：
4.24.1操作系统采用WINDOWS操作系统。
4.24.2图形用户接口，多窗口显示，菜单驱动，鼠标操作。
4.24.3数据库提供接口资料便于用户维护和二次开发。
4.25具有统计功能，可按局号、厂号、校验时间、检定员、厂家分别统计。
4.26能有效的保护和处理数据；
4.27保证检定数据及时保存，并保存成标准数据库格式；
4.28对硬盘数据能及时进行备份；
4.29提供在其它机器上查询及打印的程序；
4.30检定的方案和证书格式可依据用户需求进行设置，做到鼠标一点，即可自动打印检定证书；
4.31依据不同试验，智能判断误差数据并剔除粗大误差，自动平均及按照修约规则化整误差，误差超限有明显的报警显示；
4.32完善的在线帮助系统，所有按钮及工具栏有操作提示，所有功能及操作均有详细的帮助及说明；
4.33保证通信稳定可靠。
4.34装置能测量阻抗、导纳。

5.装置主要技术指标

5.1程控源校验台主要技术指标：

5.1.1 为了获得稳定快速的0-250V输出电压，校验台必须使用自带显示和保护的全自动程控源:
台体输入电源：电压：AC 220V±10％；频率：50Hz±0.5 Hz
5.1.2工作环境：温度：-10℃～40℃；湿度：<80％（25℃）
5.1.3输出功率：10kVA
5.1.4百分表准确度：1％，显示范围：1～199％
5.1.5二次量程：电压：100V， 100V/√3 ；电流：1、5（A）
5.1.6自动稳定点：
电压（％）：20、50、80、100、120
电流（％）：1、5、20、100、120
5.1.7过流保护档选择：自动
5.1.8最小微调：﹤0.04％
5.1.9重量：小于120kg
5.1.10退磁电阻：8W

5.2 互感器校验仪的相关参数

5.2.1测量范围：
同相分量（％）：0.0001～200.0 分辨率：0.0001
正交分量（分）：0.001～999.9 分辨率：0.001
阻抗（W）：0.0001～10.0 分辨率：0.0001
导纳（ms）：0.0001～10.0 分辨率：0.0001
5.2.2基本误差：
同相分量： DX=±（X×2％+Y×2％±D）
正交分量： DY=±（X×2％+Y×2％±D）
“X”、“Y”——仪器的显示值 “D”——仪器的量化误差
百 分 表： 0.5级
5.2.3工作范围：
电流：（1％-149％）In （In=5A）
（5％-149％）In （In=1A）
电压：（5％-149％）Un （Un=100V，100V/√3 ）
（5％-199％）Un （Un=100V/√3 ）
5.2.4工作负荷：
电流：To对Tx<0.12W cosΦ=1
电压：a对x<0.25VA (100V)
5.2.5极性错误指示
额定工作电流（电压）的5％以上，误差超过180％时，应有极性指示。
5.2.6变比错误指示
额定工作电流（电压）的5％以上，误差超过30％而小于180％时，应有变比错误指示。
5.2.7绝缘和耐压试验及说明：
接地端子和地网接地相通
K和D端子均与地网接地不通
电源插座对外壳能承受1.5kV，1min耐压

5.3全自动电流电压互感器负荷箱的相关参数

电流档和电压档都能全自动切换
5.3.1额定容量：
电压：1.25VA～158.75VA? COSΦ=0.8、COSΦ=1.0
电流：2.5VA～60VA? COSΦ=0.8
2.5VA～5VA? COSΦ=1.0
5.3.2测量范围：
电压： 20％～120％
电流： 1％～120％?
5.3.3二次电压：100V ,110V,100/√3V,110V/√3V
二次电流：5A,1A
5.3.4功率因数：0.8，1
5.3.5准 确 度：±3％

5.4带升流器精密标准电流互感器：

配套的带升流器的标准电流互感器，在测量中具有升流和作为标准互感器双重功效，技术指标如下：
一次电流：5A～5000A
二次电流：5A,1A
频率：50Hz 准确度等级：0.05S级
升流器电压：250V 升流器容量：24kVA
额定负荷：5VA,1VA 下限负荷：2.5VA
功率因数：1.0 额定电压：500V

5.5 HJ-50G3标准电压互感器

主要特点：
50kV/√3，0.05级电压互感器是高电压等级，高准确度的电压互感器，可实现，校验50kV， 0.1级以下的电压互感器， 100V时可带0.25VA的二次负荷，可完全满足电压互感器的检定要求。
技术指标：
