二次压降及负荷测试仪执行标准

时间：2020-10-26

二次压降及负荷测试仪执行标准

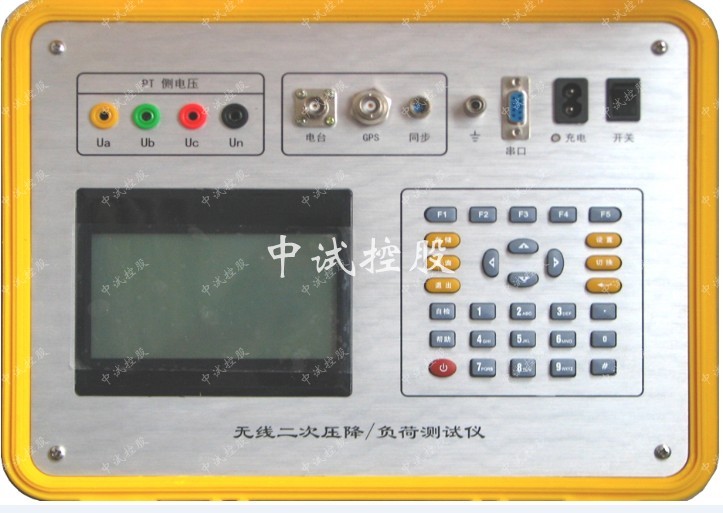

普通的二次压降测试仪器在使用过程中需要在仪器到测试远端铺设一条很长的电压测试线，有时这条测试线还需要穿越公路、铁路等，如无人看守来往车辆会将线轧坏，如果线路过长有时还可能引起不必要的短路故障，而这正是电压互感器最应避免的。中试最新研发的二次压降/负荷无线测试仪可帮助用户有效解决这类问题的困扰。本仪器具有和有线二次压降相同的准确性，能够满足国家标准和各级电科院的测试要求。

产品别称

★ 自动计算三相的比差、角差、综合误差
★ 自动检测并存储误差数据,并在以后测试中自动修正
★ 软件修正功能,可现场检定
★ 内置大容量充电电池组
★ 大屏幕、高亮度的液晶显示
★ 实时打印测试数据
★ 现场操作安全可靠

1. 通过无线通讯的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量；

2. 特别设计的无线传送角差和比差方法，自动计算三相的比差、角差和综合误差；

3. 自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正；

4. 特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定；

5. 内置大容量充电电池组和快速自动充电器，不受电源条件限制；

6. 电池剩余电量数字显示，绝非简单的亏电报警；

7. 超大屏幕、宽温液晶带亮度调节，方便户外使用，四季无忧；

8. 中文菜单、操作提示和触摸按键功能，方便人机对话；

9. 可有效存储800组以上测试数据；

10. 可设置无线通讯频段，有效防止同频信号干扰；

11. 用户可随时将测试的数据通过微型打印机将结果打印出来。（选配功能）

测量精度	比差	Δf =±（1%×f+1%×δ+0.01）（%）
	角差	Δδ=± (1%×f+1%×δ+0.1)（分）
	电导	G =± (1%×G+0.01)mS
	电纳	δ =± (1%×δ+0.01)mS
	负荷	S =± (1%×S+0.1)VA
	电阻	R =± (1%×R+0.1)Ω
	电抗	X =± (1%×X+0.1)Ω
基本误差	比差	＜0.02%
	角差	＜±1分
	电导	±（1%电导读数+1%电纳读数+未位1个字）mS
	电纳	±（1%电纳读数+1%电导读数+未位1个字）mS
绝缘	电压、电流输入端对机壳的绝缘电阻≥100MΩ 工作电源输入端对外壳之间承受工频2KV（有效值）
使用环境	环境温度	-20℃～ 40℃
使用环境	相对湿度	≤80%
充电电源	交流	57.7V-480V
充电电源	频率	45-55Hz
电池工作时间	充满后工作时间大于6小时
功耗	主机	10VA
功耗	分机	5VA
体积重量	主机	36cm×27cm×15.5cm （5Kg）
体积重量	分机	36cm×27cm×15.5cm （3Kg）
