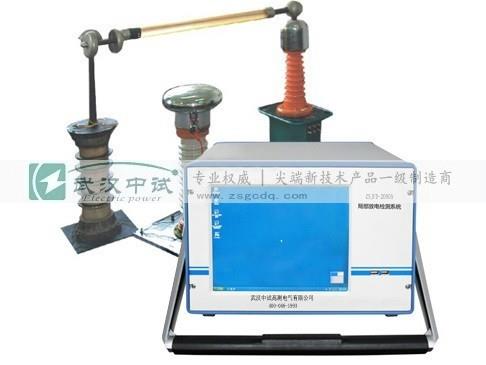

1.局部放电测试仪（也bai叫变压器局部放电检测）du测量的理论分析

局部放zhi电测试仪测量dao方法有两种：电气测量和非电气测量。脉冲电流法和无线电干扰电压法广泛用于电气测量中，电测量已广泛用于局部放电的定量测量。

脉冲电流法的原理是样品产生局部放电，并且在样品的两端都会产生瞬时电压变化。此时，在由样品，耦合电容和检测阻抗组成的电路中将产生脉冲电流。检测到阻抗后，脉冲电流将在两端产生脉冲电压，该电压将被收集，放大和显示，以产生一些基本量的局部放电，尤其是局部放电。

2.局部放电测试仪常用术语

（1）局部放电

局部放电是指在绝缘位置处的局部放电，它不构成整个绝缘的穿透击穿，它包含三种放电类型：内部放电（在介质内部），表面放电（在介质表面），电晕放电（在电极尖端）。

（2）充电量

在样品的两端瞬间注入一定量的电荷，因此样品的端电压的变化与pd本身引起的端电压的变化相同，并且该量是表观电荷。

（3）如在放电校准器中所见

放电校准器是一种标准的发电机，在输出固定电荷并在产品的两端进行测试之前，先进行测试，以模拟部分放电测试仪在掉电时的电响应，调整比例系数，确定局部放电测试仪检测器的范围，以便在测量额定电压下的视在放电时测试样品。由于在与标准电量生成器比较之后间接测量放电量，而不是直接测量，因此将放电量称为“视在放电量”。

校准发生器是测量局部放电的必要仪器。其性能参数与测试结果的准确性直接相关。

放电校准器由校准脉冲电压发生器和校准电容器串联组成。其参数主要包括：脉冲波形的上升时间，衰减时间，内阻，脉冲峰值，校准电容值等。

校准脉冲电压发生器的电压波形上升时间为0.1U0至0.9U0时间，衰减时间定义为从峰值下降至0.1U0时间。

（4）测试阻抗

检测阻抗是拾取检测信号的设备。在使用中，应根据不同的测试目的和测试对象的类型选择合适的检测阻抗，以提高局部放电测试仪测量的灵敏度，分辨率，波形特性和信噪比。

（5）时间窗（门单元）

时间窗是一种电路设备，旨在防止大于部分放电的干扰信号进入峰值检测电路。因为在实际测试中，特别是在现场测试中，不可避免地会引入一些干扰，因此，使用时间窗更为重要。

时间窗口的工作原理是将椭圆扫描时基分为传导（高亮区域）和作为（非高亮区域）两部分，通过改变时间窗口的位置和传导中放电脉冲的宽度（突出区域），对截止时间进行干扰脉冲（而不是突出显示区域），仪表读数是放电脉冲数，并且干扰大小无关，都不会影响放电脉冲值。如果两个窗口都同时关闭，则仪表读数是整个椭圆上的峰值脉冲。
