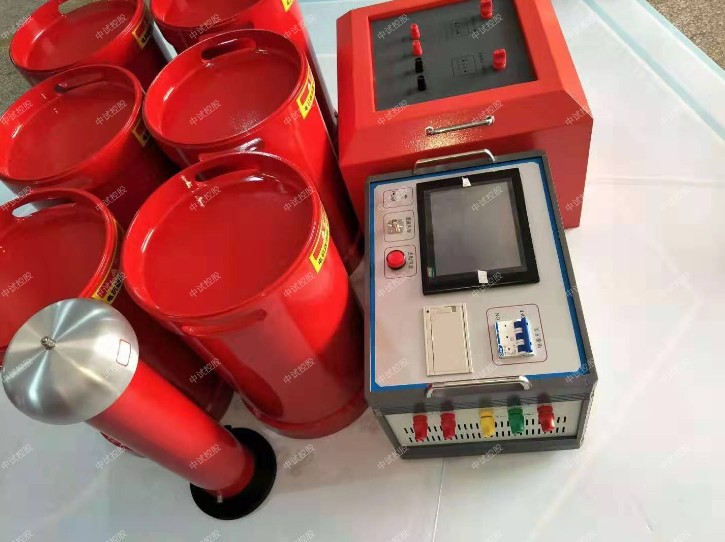

串联谐振耐压试验装置运用原理是运用串联谐振的原理,通过调节变频控制器的输出频率, 使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。

串联谐振试验装置广泛应用于电力、冶金、石油、化工等行业,适用于大容量、电压的电容性试品,如发电机、力变压器、GIS 和高交联动力电缆、互感器、套管等的交接试验和预防性试验。

谐振变压器是利用串联谐振或并联谐振的原理,产生大电流和高压。一般用于大电容或大电感负载。 利用负载和设备的并联谐振,可以用较小的激励电流取得较大的负载电流;利用负载和设备的串联谐振可以用较低的激励电压在负载上取得高电压。

谐振变压器的基本公式就是w=1/V (LC) , 其中w是电源的角频率=2nf, L和C题载或设备的电感和电容量。要完全满足等式, w、L、 C中少要有一个参数是可调的,为了满足输出电压或电流的要求,L和C中必须有一个是可调的，为了精确找到谐振点，还需要参数可以无级微调。

所以,现代谐振变压器一般使用变频电源作为电源,以便调整w ,以带抽头电抗器作为L,与C配合就可以访便地找到谐振点。
