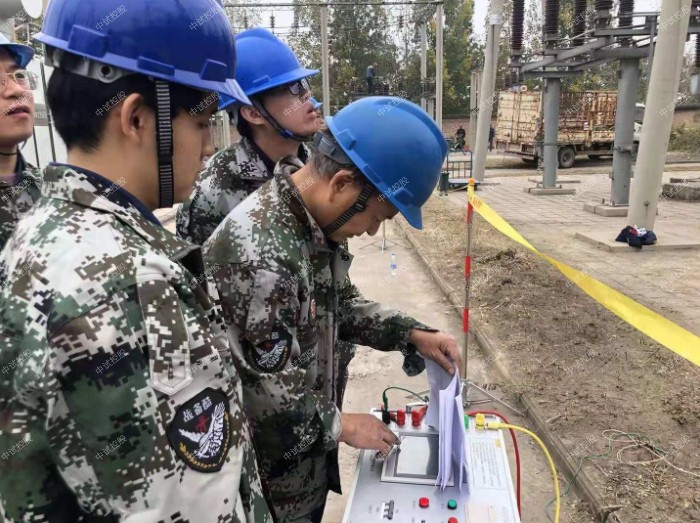

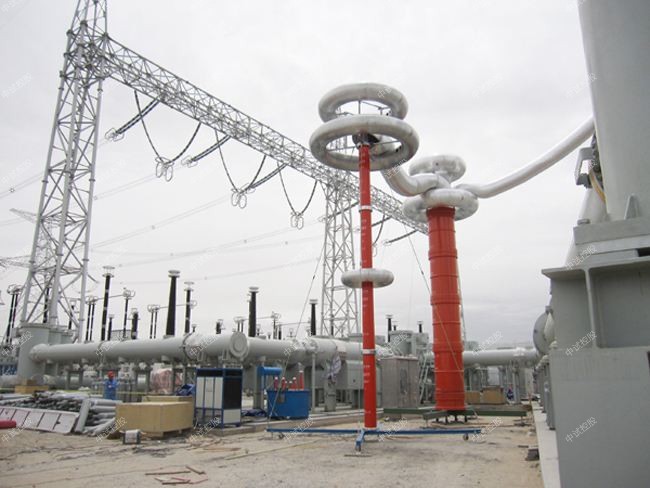

串联谐振试验装置主要由主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

变频电源的控制器包括辅助电路、控制电路和保护电路,相当于整个系统的神经中枢, 于控制各部分安全可靠运行, 包括输入电路、逆电路工作W及外部输入指令接收和系统各种保护的实现。

励磁变压器内有高低压绕组,低压绕姐通常为- -组,少数有抽头,各绕组有串联也有并联, W满足不同电压等级、不同容量试品的试验要求。在系统中励磁变压器的主要作用:将变频电源输出的低电压进行升压。

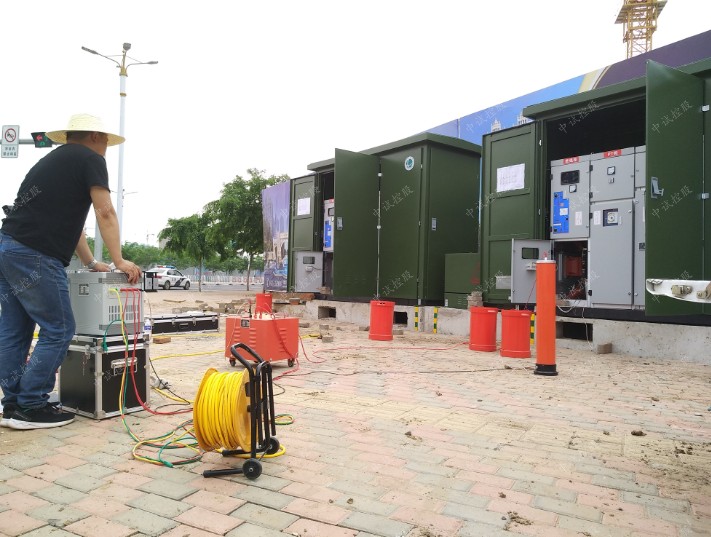

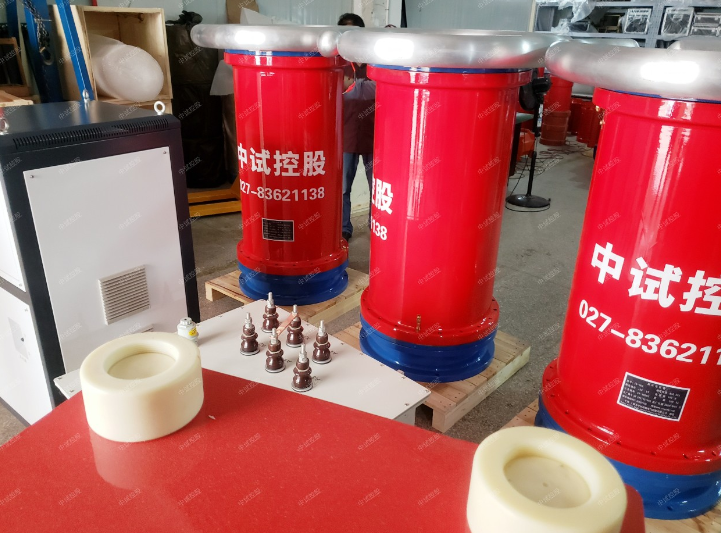

电抗器作为试验回路的一个重要组成部分,电抗器的电感量和试验回路的电容共同决定了试验回路的谐振频率。电抗器一般由 2~4节组成,可W根据试验电压等级将它们进行不同组合, 但是姐合后的电抗器和试验回路电容发生谐振的谐振频率必在30~300HZ内。

电容分压器是测试试验电压的取样部件,它由高压臂和低压臂组成,一般分压器配有多节鎬压臂, W满足不同电等级的试验。
