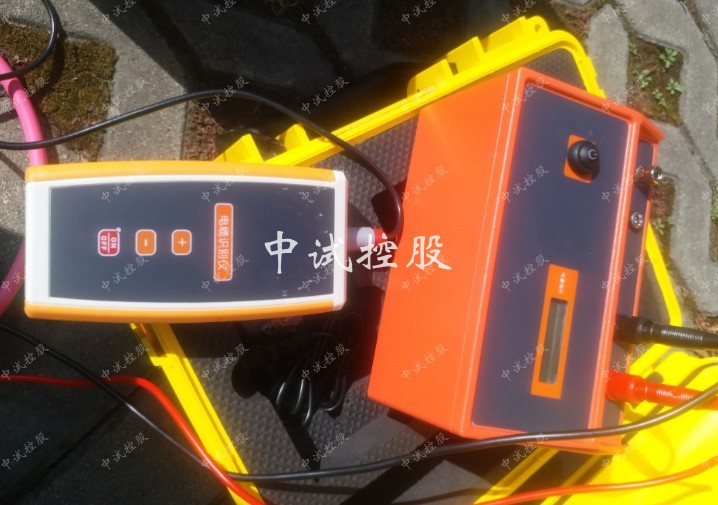

电缆故障测试仪（又称电缆故障定点仪）是一种真正的便携式，相对便bai宜且用户友好的故障定位系统，用于主要地下电缆。该系统基于时域反射仪（TDR）。显示屏以英尺或米为单位显示到故障位置的距离，显示屏还显示故障类型（开路或短路），电池电压，传播速度设置，充电电压以及系统是否准备好存储波形，以便通过以下方式在计算机（台式机或笔记本电脑）上检索和查看故障向导软件。但是，如前所述，由于“故障向导”会自动读出到故障位置的距离，因此不需要查看波形。由于系统是电池供电的，因此可以在偏远地区使用。

电缆故障测试仪将贯穿变压器，并定位长达10,000英尺的故障。因此，电缆故障测试仪非常适合于故障电缆部分的隔离。脉冲电压是可变的，这允许低压脉冲和对电缆的最小损坏。该系统具有循环模式，可用于通过耳机监听设备查明故障。但是，电缆故障测试仪具有足够的功能，可以经常在地面上被感知和听到。

在循环模式下，“故障向导”的电池将持续1小时以上（充满电），并每6秒发出350 J脉冲（充电电压10

kV）。在较低的电压设置下，循环速率更快。该系统还具有高压模式（DC输出变量为0到10

kV），用于检查电缆隔离段中的故障击穿电压或电缆隔离段的完整性（以确保故障在于重新通电前电缆的横截面）。

当电池电量不足并且需要充电时，电池电压将在显示屏上闪烁。电池充电通过面板上的120

VAC插座完成。可以通过面板上的向上和向下按钮轻松完成更改传播速度设置的操作。
