氢冷发电机要怎么进行的局部放电测量？

时间：2020-10-22

现在，在超bai过13,000台额定电压为3.3 kV或更高的风冷旋转电机du上使用了局部放电测试仪zhi的功能测试，dao以此来确定定子绕组绝缘系统何时会变质并有发生故障的风险。通过监视风冷装置中的局部放电，工厂所有者可以优先进行维护，并在紧急情况发生之前采取措施修理或更换绕组。尽管已经发现部分放电的功能测试对于监视风冷机组中定子绕组的绝缘状态很有用，但是对于其对氢冷涡轮发电机的有效性仍然存在一些疑问。
这些关于在线局部放电测量仪测试有效性的怀疑可以由两个原因来解释。大多数氢冷涡轮发电机（通常是超过100 MVA的涡轮发电机，现在在1950年代超过500 MVA）使用高压氢气（通常为200-400 kPa或约29-58磅）每平方英寸），因为高压气体在冷却转子绕组方面比大气中的氢气效率高得多。从帕申定律可知，当气体压力增加时，气体的电击穿电压增加。因此，在所有其他条件相同的情况下，高压氢冷却机趋于经历较少的局部放电。此外，与风冷机不同，该文提供了氢冷发电机中局部放电的示例，以表明确实发生了局部放电并且可能非常重要。
局部放电测量仪检测方法
已在1000多个氢气冷却装置中进行了局部放电测量仪的功能测试。通过两种方法之一检测局部放电。在第一种方法中，使用容量为80 pF的局部放电传感器，将其连接到在VHF频率范围内运行的设备的端子。每相使用两个传感器，以使用时间脉冲方法帮助区分电力系统中的电气干扰。使用安装在定子凹槽中的天线类型的局部放电超高频传感器（天线传感器或SSC传感器）进行测量。通过此方法，您可以将检测到的脉冲形式的能量系统违规与机器端子上的火花分开。

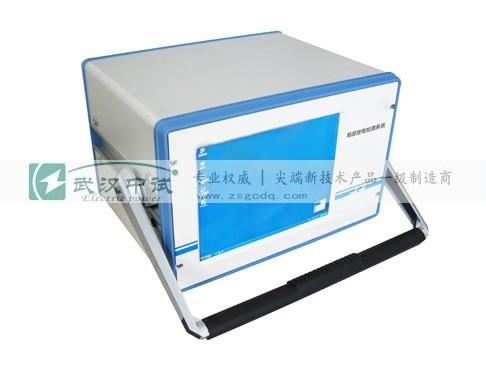

使用称为局部放电测量仪记录局部放电数据，该工具可将局部放电与干扰分开，并显示相位分辨率局部放电方案。
