5000A开关柜温升试验装置核心指标

一、概述：

 开关柜温升试验装置用于开关柜温升试验，与普通大电流发生器相比，具有三相同时输出，长时运行的特点。

二、技术指标：

输入电源：三相四线380V/50Hz，容量120kVA。

输出：三相电流0-5000A,每相容量40kVA，每相开口电压8V,长时工作。

三、主要构成部分

三个调压器：单个输入:220V/50Hz，单个输出：0-230V，单个容量：40kVA。

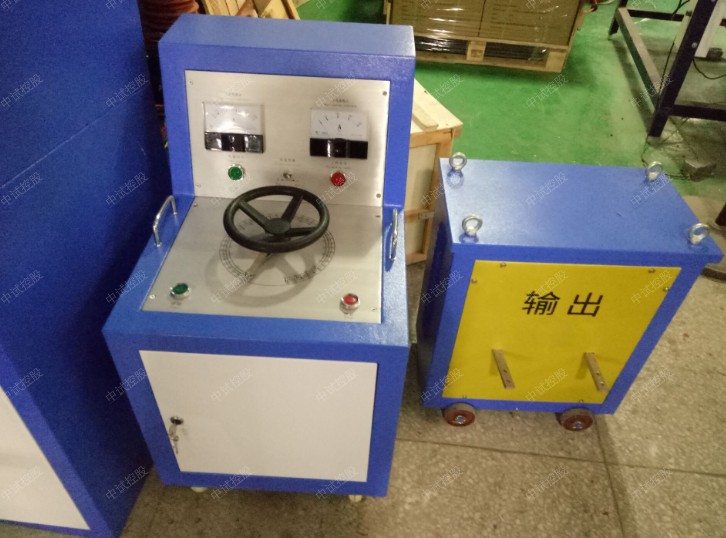

三个升流器：（注：三个升流器放在操作台外面），单个输入: 0-220V，单个输出:0-5000A、开口电压8V，单个容量：40kVA。

三块0-5000A数显电流表指示输出电流、三块0-500V数显电压表指示调压器输出电压。三只5000A/5A电流互感器。

四、操作方法：

将三相四线电源接入大电流发生器控制台的“三相四线电源输入”端子，控制台与发生器按照设备上的标示一一对应连接好，被试品与大电流发生器的输出端用大电流导线或铜牌连接好，如果短时工作，连接线按5A/平方毫米取电流密度，如果长时工作，则按2.5A/平方毫米取电流密度。

以上准备工作完成后，合上控制台侧面电源空气开关，此时，电源指示灯亮，如果单相使用，则按下该相启动按钮，送电指示灯亮，主回路接通，顺时针调节调压器，大电流发生器开始升流，密切注意仪表盘上电流表的读数直至所需电流为止。如果三相电流同时使用，可按上述方法分相单独进行调节。

试验完成后，先将调压器逆时针降压至零位，按下停止按钮，主回路断开，送电指示灯灭，试验操作即告完成。

五、注意事项：

开箱验收时，应检查主回路接线端子是否松动，调压器碳刷是否接触良好。

连续做试验时，要在断电壮态下更换被试品，以防触电。

设备外壳应良好接地。
