6路高压开关机械特性测试仪操作指南

一、概述

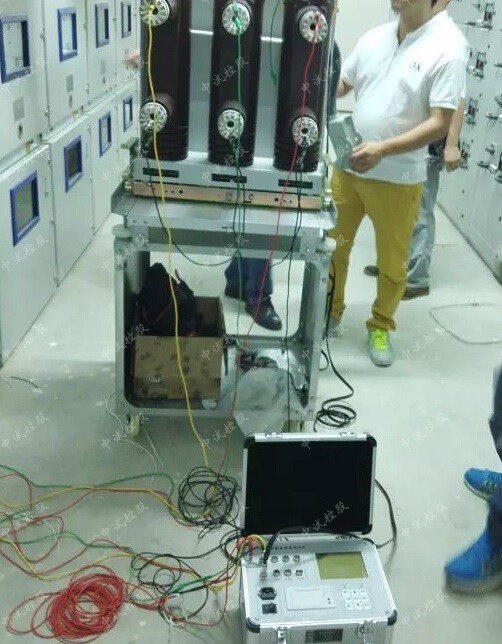

   高压开关机械特性测试仪可用于各种电压等级的真空开关、SF6开关、油开关、石墨开关的机械特性测试。测量准确，接线方便，操作简单，是高压开关检修和试验方便的仪器。

二、功能特点

仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。

独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。

机内可存储100组测试结果。

大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单   操作提示，人性化菜单式界面，操作简便。

仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。

本仪器可进行电动分合测试和手动分合测试。

可进行高、低电压实验，自动寻找最低分或合闸电压。

重合闸试验，可做合分、分合，分合分等参数测量。

能对高压开关提供储能电压。

二、技术参数

时间测量：6路

固有分闸（合闸）时间

分闸（合闸）相内不同期

分闸（合闸）相间不同期

合闸（分闸）弹跳时间（弹跳次数）

测试范围：0.1ms～8999.99ms

准确度：1%±（1%读数+2个字）

速度测量：

刚分（刚合）速度

指定时间段（行程段或角度段）平均速度

测速范围：1mm传感器 0.01～25.00m/s，

0.1mm传感器 0.001～2.50m/s

0.5°角度传感器 1周波/ 0.5°

行程测量：

动触头行程（行程）

接触行程（开距）

过冲行程或反程（超程）

传感器：50mm，分辨率:0.1mm

360线传感器：360о,分辨率:0.5о,设置行程从5mm～999.99mm.

电流测量：电流为合分闸线圈的最大电流值

显示屏：320×240液晶屏，对比度可调

数据存储：可存储100组测量数据

打印机：高速热敏打印机

交流电源 ：AC 220V ± 10%；50Hz ± 2%

直流电源：输出电压：35～260V连续可调，输出电流：≤ 15A(短时)

主机体积：380×280×140mm

使用环境：  -10℃~+50℃

相对湿度：≤90%
