10kVA/100kV 无局放工频耐压试验装置核心技术
时间：2020-10-20
10kVA/100kV 无局放工频耐压试验装置核心技术
主要技术指标
可测试品的电容量范围6pF--250μF
检测灵敏度
输入单元序号
调谐电容
单位
灵敏度（pC）
1
6-25-100
pF
0.02
2
25-100-400
pF
0.04
3
100-400-1500
pF
0.06
4
400-1500-6000
pF
0.1
5
1500-6000-25000
pF
0.2
6
0.006-0.025-0.1
μF
0.3
7
0.025-0.1-0.4
μF
0.5
8
0.1-0.4-1.5
μF
1
9
0.4-1.5-6.0
μF
1.5
10
1.5-6.0-25
μF
2.5
11
6.0-25-60
μF
5
12
25-60-250
μF
10
13
电 阻
0.5
放大器频带：
低端：10kHz、20kHz、40kHz任选
高端：80kHz、200kHz、300kHz任选
放大器增益调节：
粗调六档，档间增益20±1db；细调范围>20db
局放测试装置配置及操作步骤
互感器局放放试验方案

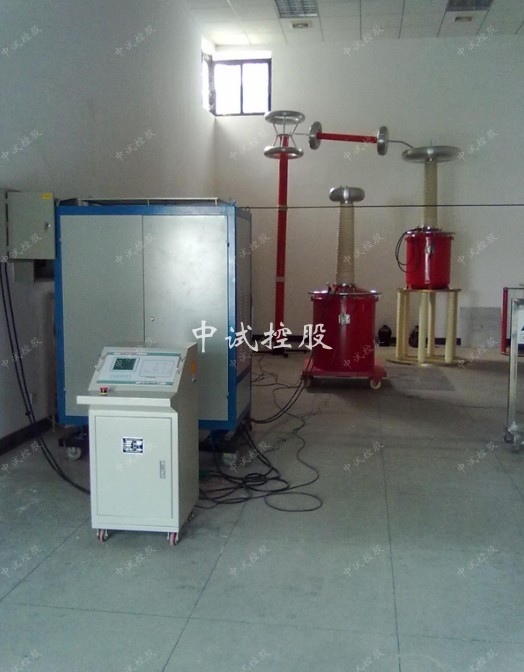

10kVA/100kV充气式无局放试验变压器
一、概述：
充气式无局放试验变压器采用特殊结构及精密工艺使得其局放量能控制在较小的范围内。外形工艺精度高。适用于现场和试验室。方便适用。
二、结构：
产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－98>>标准要求。
产品采用优质冷轧30Q－130取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。
产品是在普通变压器的基础上加上特殊的电气结构及精细的制作工艺，使得此型号变压器局部放电量很小，有利于用局放仪在高电压状态下判别其它电气设备（如GIS、CVT、电缆附件、主变、互感器等）的局放量。
三、技术参数
额定容量：10kVA
输入电压：200V±10%
输出电压：0-100kV
额定电压下系统局放量≤5PC
输出电流：100mA
电压精度：AC 1.5%
电源失真度：＜3%
绝缘介质：SF6气体
