充气式试验变压器+手动控制箱/台核心指标

一、概述：

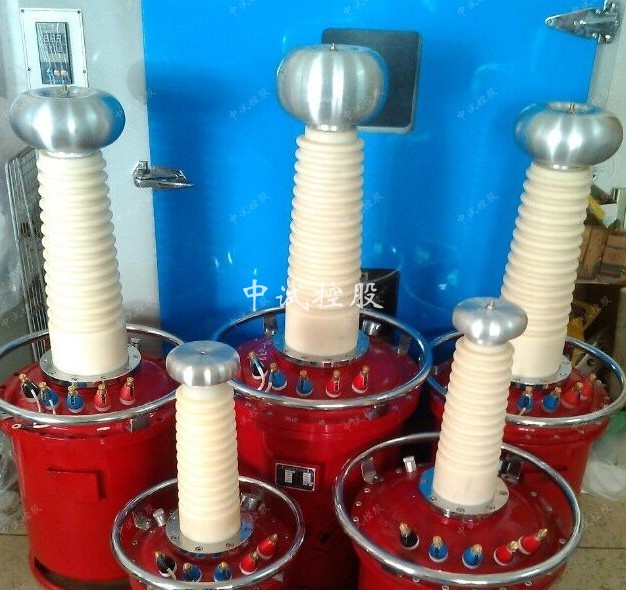

    工频耐压试验是电力设备预防性试验重要的一个项目，用以判断设备绝缘性能是否符合运行条件。本装置由YDQ充气式试验变压器和TCWJH变压器控制箱/台组成。

二、功能特点：

监视功能：输出电流、仪表电压、零位指示、电源指示、工作指示、计时指示。

保护功能：过流保护、时间继电器。

采用新型时间继电器，计时范围更广。

采用新型电流继电器，更准确、更可靠，确保人身及设备安全。

结构合理，体积小，重量轻。

由YDQ充气式试验变压器和TCWJH变压器控制箱/台组成。（5kVA用控制箱，10kVA及以上用控制台）

三、技术指标：

输入电压：380V±10% 或220V±10%  50HZ

输出电压：5～300kV，根据用户要求选配：50kV（适用于10kV电力设备耐压试验）、100kV（适用于35kV电力设备耐压试验）、150kV(适用于35kV电力开关耐压试验）。300kV(适用于110kV电力开关耐压试验）。

输出容量：5～300kVA(根据用户要求选配,）

计时范围：1S～99H

环境温度：-20℃至50℃
