75kVA/75kV变频串联谐振试验成套装置核心参数

一、概述

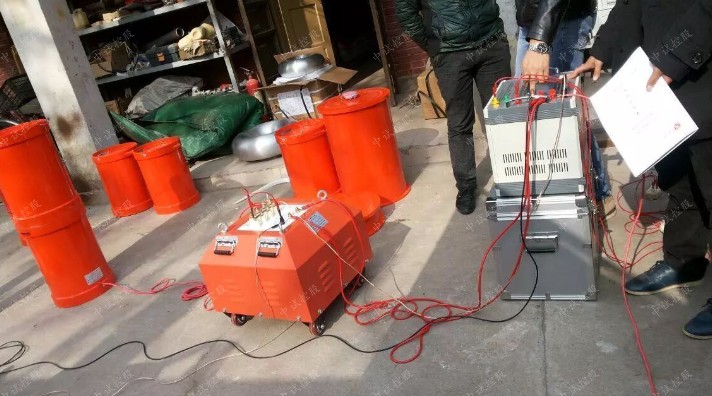

    75kVA/75kV变频串联谐振耐压试验装置主要针对10kV电缆的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验+要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

二、应用范围

满足10kV，300mm2，1000m交联电缆的交流耐压试验，试验频率30~300Hz，电容量≤0.5uF,最高试验电压不超过20kV。

满足10kV，电力变压器，试验频率30~300Hz，最高试验电压不超过28kV。

满足10kV，断路器，试验频率30~300Hz，最高试验电压不超过42kV。

二、功能特点

装置具有过压、过流、零位启动、系统失谐、高压闪络故障等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪落电压值，以供试验分析。

整个装置单件重量很轻，最大不超过40kg，便于现场使用。

装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

能存储及时打印和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时彩色液晶大屏幕显示扫描谐振、升压、记时曲线方便使用者直观了解是否找到谐振点。

采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

三、总体技术参数

额定电压：75kV--满足10kV开关，绝缘子及母线交流耐压试验

输出电压波形畸变率：<1.0％

允许连续工作时间：额定条件下一次性工作30分钟，在对电缆耐压时，满足连续工作60分钟

装置自身品质因数：Q>50

电缆试验时满负荷下品质因数：Q>30（与负载相关）

输入电源：单相380V/220V

频率调节范围：30Hz～300Hz

系统测量精度：1.5％

装置具有过压、过流、零位启动等保护功能

四、分项技术参数

（1）电源控制箱 1台

额定功率：4.5kW；

输入电压：单相380V±15% ?50Hz

输出电压：0～400V可调

输出电压频率：30～300Hz

0.1Hz步进可调

频率不稳定度≤0.02%

输出电流：0～11.25A

（2）电抗器3台

额定工作电压：75kV

额定工作电流：1A

额定电感量：93H

连续工作时间：60分钟

温升：小于60度

工作频率：30~300Hz

（3）励磁变压器 1台

额定容量：4.5kVA

输入电压：400V

输出电压：1kV/3kV/5kV

输出电流：4.5A/1.5A/0.9A

（4）电容分压器

电容量：1000pF

额定电压:75kV

工作频率：30～300HZ

（5）测试线及附件 1套
