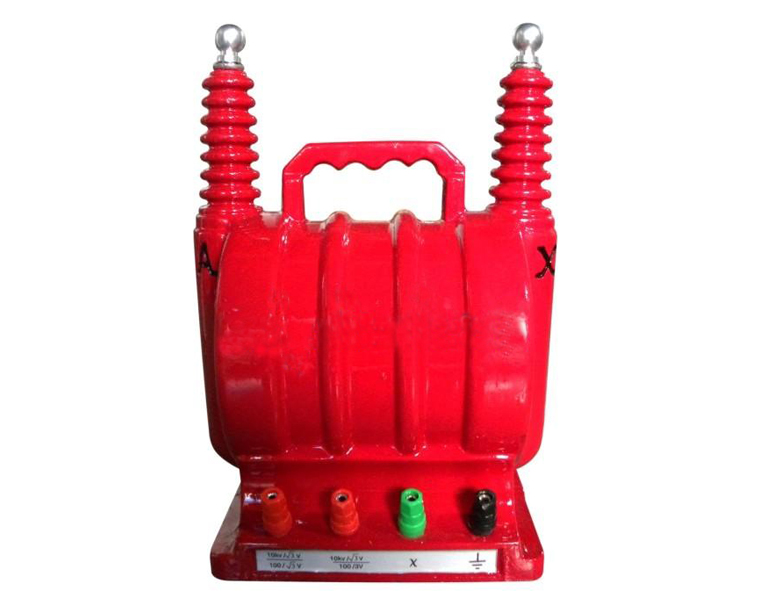

自升压精密电压互感器核心重点

产品概述

在互感器的误差试验中用作电压互感器校验标准。
自升压精密电压互感器主要针对基层供电及生产部门的实际需要精心设计制造的。

产品特性

1、结构紧凑，体积小、携带方便；
2、不需维护，接线、操作简单。

产品别称

精密电压互感器、校验用电压互感器、标准电压互感器、标准PT、高精度电压互感器、自升压精密电压互感器

技术参数

10kV，0.02级电压互感器是高电压等级，高准确度的电压互感器，可实现校验. 10kV， 0.1级以下的电压互感器，在二次电压为100V时可带0.25VA的二次负荷。
1． 额定电压比 ：10 kV /100V、10/ kV /100/ V
2． 额定二次容量：0.25VA,  0.08VA, CosФ=1.0
3． 准确度级别： 0.02级 、即在额定负荷的情况下，当电压为80%Un至120% Un的范围内， 比差不大于±0.02%，角差不大于±0.6，当电压为50% Un 时，比差不大 于±0.03%，角差不大于±0.9，当电压为20% Un时，比差不大于±0.04%， 角差不大于±1.2。（实际误差不大于误差限值的60-70%）
4． 试验电压 一次绕组感压耐压为1.2Un，1分钟，二次绕组对地，工频耐压2kV，1分钟
