全自动电容电桥测试仪技术指标

时间：2020-10-19

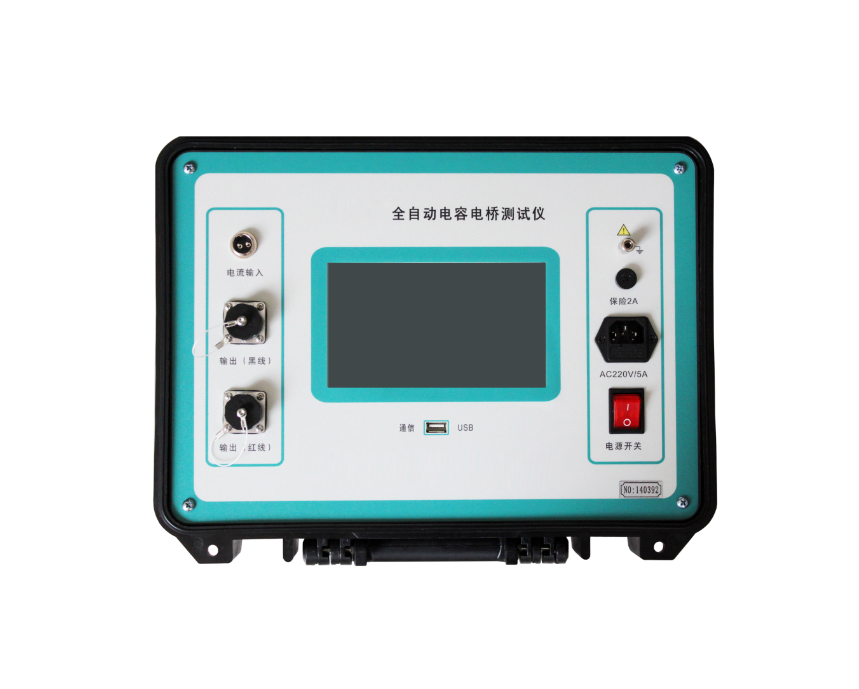

全自动电容电桥测试仪技术指标

产品概述

全自动电容电桥测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，电容电桥测试仪测量依据，符合SJ-255-10300电容测量仪国家标准。针对变电站现场高压并联电容器组测量时存在的问题而专门研制，该全自动电容电桥测试仪主要解决了以下问题：
    1、现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；
    2、完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；
    3、大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整。

产品特性

1、本全自动电容电桥测试仪采用了先进的测量原理与四端测量技术，可以精确测量、测试重复性能好
2、大屏幕液晶显示屏(320×240点阵)，汉字菜单提示操作
3、液晶屏幕自带触屏按键，使操作直观、简单
4、电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度
5、波形和测量数据同时显示，使测试过程更直观
6、新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理
7、本全自动电容电桥测试仪有电流过载保护功能，防止电流过大损坏仪器或者设备

产品参数

电力电容测试仪、电力电容器测试仪、电容电桥、数字电容电桥测试仪、全自动电容电桥测试仪、配电电网电容电桥测试仪、全自动电容量测试仪、全自动电容量测试仪、全自动电容量测量仪

技术参数

测量范围、分辨率及误差值：

电容测量档位	误差值
0.020μF～0.200μF	±1.0%
0.200μF～2.000μF	±1.0%
2.000μF～20.00μF	±1.0%
20.00μF～200.0μF	±1.0%
200.0μF～2000.μF	±1.0%

电容器无功功率	0～20.00Mvar	误差值	±1.5%
电容器有功功率	0～20.00kW	误差值	±1.5%
电容器损耗因数	0～20.00%	误差值	±1.5%
电容器电阻分量	0～10.00MΩ	误差值	±1.5%
