超低频高压发生器执行标准

时间：2020-10-19

超低频高压发生器执行标准

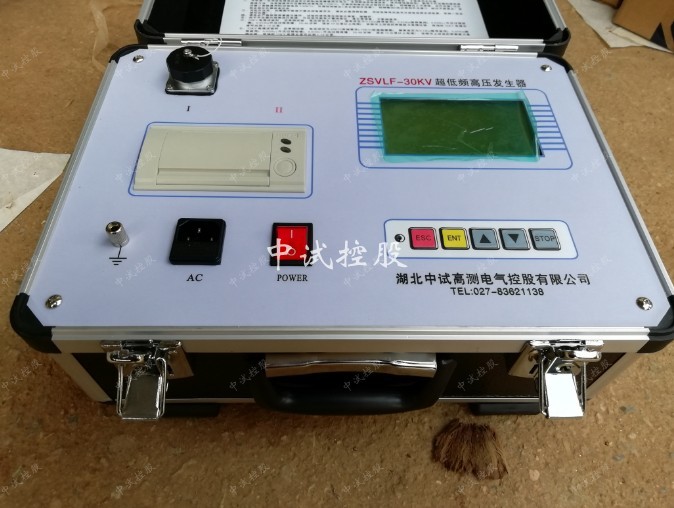

产品概述

超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。
电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。
过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０毫秒。
过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

产品特性

1、技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化
2、操作方便：接线简单，傻瓜式操作
3、保护全面：多重保护(过压保护、高低压侧过流保护)，动作迅速(动作时间≤20ms),仪器安全可靠
4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠
5、采用了高低压闭环负反馈控制电路，输出无容升效应
6、配置齐全：液晶汉字显示，自动存储，自动打印
7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大
8、体积小、重量轻：十分利于户外作业

产品别称

超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

技术参数

1、产品主要参数如表1
表1：VLF系列超低频高压发生器主要技术参数

型号	额定电压	带载能力	电源保险管	产品重量
30KV	30kV/20mA （峰值）	0.1Hz,≤0.5µF~1.1µF	5A	控制器：4㎏升压体：25㎏
		0.05Hz,≤0.5µF~2.2µF
		0.02Hz,≤0.5µF~5.5µF
50KV	50kV/30mA （峰值）	0.1Hz,≤0.5µF~1.1µF	7A	控制器：4㎏升压体：50㎏
		0.05Hz,≤0.5µF~2.2µF
		0.02Hz,≤0.5µF~5.5µF
60KV	60kV/30mA （峰值）	0.1Hz,≤0.5µF	9A	控制器：4㎏升压体1（30kV）：25㎏升压体2（30kV）：25㎏
		0.05Hz,≤0.5µF~1µF
		0.02Hz,≤0.5µF~2.5µF
80KV	80kV/30mA （峰值）	0.1Hz,≤0.5µF	12A	控制器：4㎏升压体1（30kV）：25㎏升压体2（50kV）：50㎏
		0.05Hz,≤0.5µF~1µF
		0.02Hz,≤0.5µF~2.5µF

2、使用电源：220V±10%，50±5%Hz
注意：
若使用便携式发电机供电，要求发电机输出电压、频率稳定(一般要求功率大于3kW，频率50Hz，电压220V±5%)，否则要使用一些辅助措施稳定发电机输出
3、输出电压精度：
输出高压峰值不稳定度：≤1%
输出电压频率不稳定度：≤3%
输出电压波形畸变率：＜5%
4、使用环境：温度：－10℃～＋40℃；湿度：≤85%RH
5、测试范围说明：
1)被试品电容量不得超过仪器额定电容量最大值，数值大小见表1
2)被试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出，此时可采用本公司提供的辅助装置(选配)即可
3)常用电气设备电容量的估算见表2和表3
表2：不同类型发电机的单相对地电容量

型号	汽轮发电机			水轮发电机
发电机容量(MW)	200	300	600	85	125-150	300	400
单相对地电容(μF)	0.198	0.18-0.26	0.31-0.34	0.69	1.8-1.9	1.7-2.5	2.0-2.5
