直流高压发生器总体介绍

时间：2020-10-19

直流高压发生器总体介绍

产品概述

ZGF直流高压发生器采用了九十年代新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点。
有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。

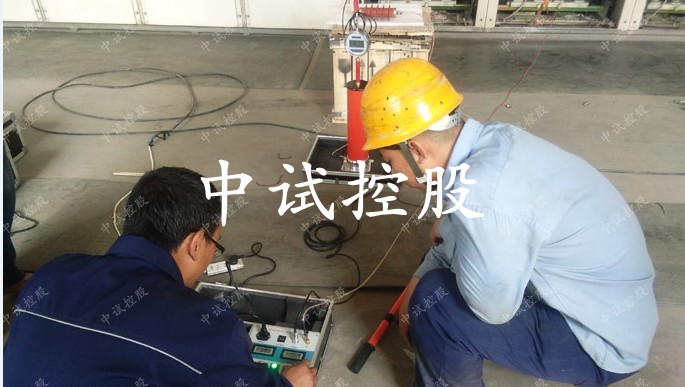

整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。

产品特性

1、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好
2、具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观
3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态
4、具有0.75倍电压换算，方便测试氧化锌避雷器
5、产品结构紧凑、体积小、携带方便

产品别称

直高发、高压发生器、中频直流高压发生器

技术参数

1、技术条件
   1)电源：AC220V±10%，50Hz±1%
   2)输出电压指示精度：＜1级
   3)输出电流指示精度：＜1级
   4)纹波系数：≤0.5%
   5)0.75倍输出电压指示精度：＜1级，带锁存
2、使用条件
   1)相对湿度：25℃时不大于85%，无凝露
   2)工作方式：间断使用30分钟
   3)环境温度：-10～40℃
   4)海拔高度：1500m以下
详见附表

规格	40/4	60/2	60/5	120/2	120/3	120/5	200/2	200/3	200/5	300/2	300/5
额定电压（KV）	40	60	60	120	120	120	200	200	200	300	300
额定电流（mA）	4	2	5	2	3	5	2	3	5	2	5
额定功率（W）	160	120	300	240	360	600	400	600	1000	600	1500
电压测量精度	数显表±（1.0 %读数±0.2KV）
电流测量精度	数显表±（1.0 %读数±2）
波纹系数	≤0.5％
电压稳定度	随机波动，电源电压变化±10%时≤1％
过载能力	空载电压可超出额定电压10％使用十分钟最大充电电流为1.5倍额定电流
电源	单相交流50赫兹220伏±10％
工作方式	间断使用
工作方式	一次连续时间最长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85％（无凝露）
	海拔高度：1500米以下
带电容	被试品电容量无限制
负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC--1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验
	过压保护采用拨码设置，一目了然
	立卧两用型国际标准机箱,现场更方便
