氧化锌避雷器带电测试仪执行标准

时间：2020-10-19

氧化锌避雷器带电测试仪执行标准

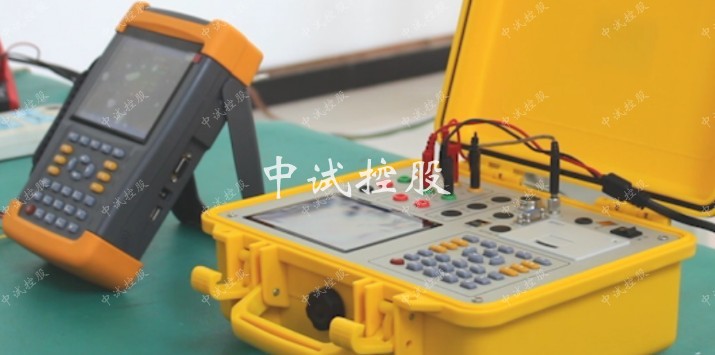

产品概述

氧化锌避雷器带电测试仪是检测氧化锌避雷器运行中各项交流电气参数的专用仪器。

氧化锌避雷器带电测试仪根据DL/T409-1991电力行业标准针对氧化锌避雷器的全电流、阻性电流及其谐波等测试功能为一体而研发生产的电力试验测试仪，氧化锌避雷器带电测试仪是检测氧化锌避雷器电气性能的专用测试仪，氧化锌避雷器带电测试仪可以测试各种电压等级的氧化锌避雷器的带电或停电检测，及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

氧化锌避雷器带电测试仪操作简单，测量全过程由工控机控制，氧化锌避雷器带电测试仪大屏幕可显示电压和电流的真实波形，运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～9次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。

产品特性

1、800×480彩色液晶图文显示
2、该氧化锌避雷器带电测试仪配备嵌入式工业级控制系统
3、触摸操作方式，支持外挂无线鼠标
4、具有设备数据管理能力
5、交、直流两用型，内带高能锂离子电池，特别适合无电源场合
6、真正意义上的三相同时测量
7、特性数据、波形同屏显示
8、多种电压基准信号取样方式：
① 有线方式：从PT端计量绕组取信号，V/I变换(隔离)后，数字信号有线传输
② 无线方式：从PT端计量绕组取信号，V/I变换(隔离)后，数字信号无线传输，省去电缆长距离连接
③ 无电压方式：不需要从电压互感器二次端子取信号，采用软件计算的方式找到电压基准
9、安全可靠，电压通道采用隔离V/I变换，从而避免PT 二次侧短路，减小信号失真
10、体积小，重量轻，便于携带，现场使用不需要笔记本电脑支持(内带嵌入式工业计算机)，具备电脑同等效果
11、带电、停电、试验室均可适用

产品参数

电源	220V、50Hz或内部直流电源
参考电压输入范围(电压基准信号)	50Hz、30~100
测量参数	泄漏电流全电流波形、基波有效值、峰值
	泄漏电流阻性分量基波有效值及3、5、7、9次有效值
	泄漏电流阻性分量峰值
	泄漏电流阻性分量峰值
	运行(或试验)电压有效值
	避雷器功耗
测量准确度	电流：全电流＞100μA时：±5%读数±1个字
测量准确度	电压：基准电压信号＞30V时：±2%读数±1个字
测量范围	泄漏电流100μA~10mA(峰值)，电压30~100V
电压取样方式	电压互感器(或试验变压器仪表绕组)的电压信号经过配套的V/I变换有源传感器接入电压通道，作为参考电压信号
电流取样方式	电流通道为内置穿芯式小电流传感器取样方式，信息失真小
电源保护	电源插座内带保险管时，换保险管时将保险盒撬开即可

产品别称

氧化锌避雷器测试仪、避雷器阻性泄漏电流检测仪、氧化锌避雷器带电测试仪、交流无间隙氧化锌避雷器测试仪、氧化锌避雷器特性测试仪

技术参数

电源	220V、50Hz或内部直流电源
参考电压输入范围(电压基准信号)	50Hz、30~100
测量参数	泄漏电流全电流波形、基波有效值、峰值
	泄漏电流阻性分量基波有效值及3、5、7、9次有效值
	泄漏电流阻性分量峰值
	泄漏电流阻性分量峰值
	运行(或试验)电压有效值
	避雷器功耗
测量准确度	电流：全电流＞100μA时：±5%读数±1个字
测量准确度	电压：基准电压信号＞30V时：±2%读数±1个字
测量范围	泄漏电流100μA~10mA(峰值)，电压30~100V
电压取样方式	电压互感器(或试验变压器仪表绕组)的电压信号经过配套的V/I变换有源传感器接入电压通道，作为参考电压信号
电流取样方式	电流通道为内置穿芯式小电流传感器取样方式，信息失真小
电源保护	电源插座内带保险管时，换保险管时将保险盒撬开即可
