带电电缆识别仪核心参数

产品概述

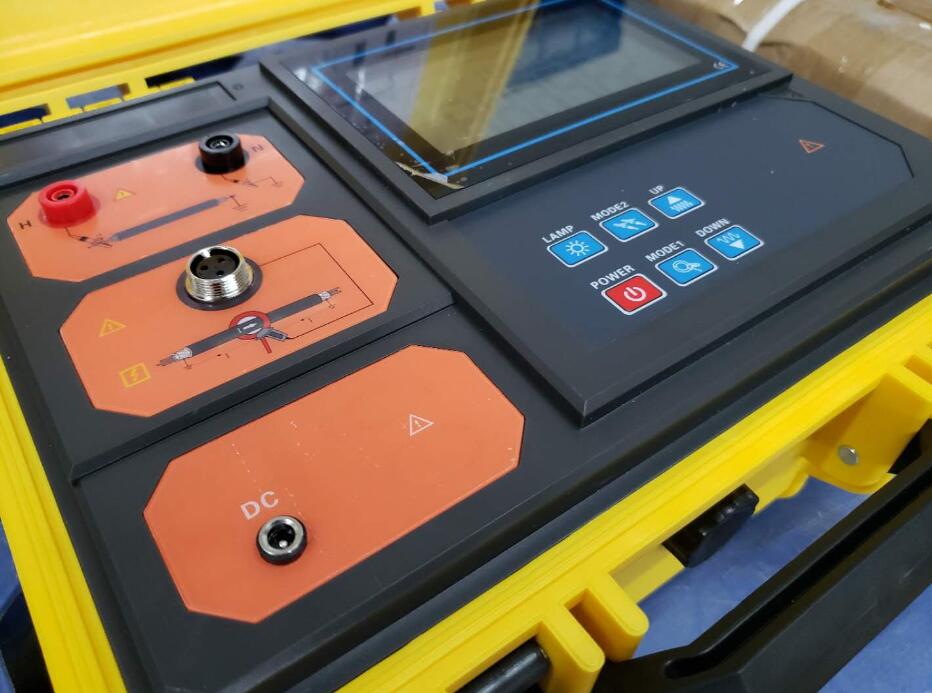

带电电缆识别仪是一小型化手提式，紧凑型仪器，装在铝合金箱内，由一个信号发生器，一个带传感器的接收机及连线构成。
为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。

产品特性

1、不论电缆停电或带电，都可以从一束电缆中准确识别出所关注的目标电缆。可用于各类高低压电缆、控制电缆、通讯电缆等。
2、一套仪器即可独立完成带电识别和停电识别功能。不仅适合停运电缆的识别与判断，而且更适合带电电缆的识别与判断。操作简单，使用方便。
3、整机采用单片机和数字编码PSK通讯技术，识别相位和信号大小，定性、定量锁定目标电缆。
4、发射机每隔2秒发出一串PSK编码信号，大功率驱动耦合钳将信号耦合到电缆上；接收机将编码信号解码，读出信号的相位和大小以声、光及高精度微安表显示。
5、具有大功率电流脉冲输出；现场接收信号特征清晰，轻便灵活，灵敏度高，可有效抑制现场工频干扰；判断准确、快速。
6、保护电路可靠，不怕输出短路。

产品别称

带电电缆识别仪、电缆识别仪

技术参数

发射机：
1、最大脉冲峰值输出电流：20A
2、脉冲重复频率：1次/2秒
3、发射钳：闭合Ф125mm
4、电源电压：AC220V(±10%)
5、重量： 8kg
接收机：
1、接收机灵敏度： 40dB
2、接收钳：闭合Ф125mm
3、电源：两节5号电池
4、重量：0.2kg
