石墨触头开关分析仪核心技术

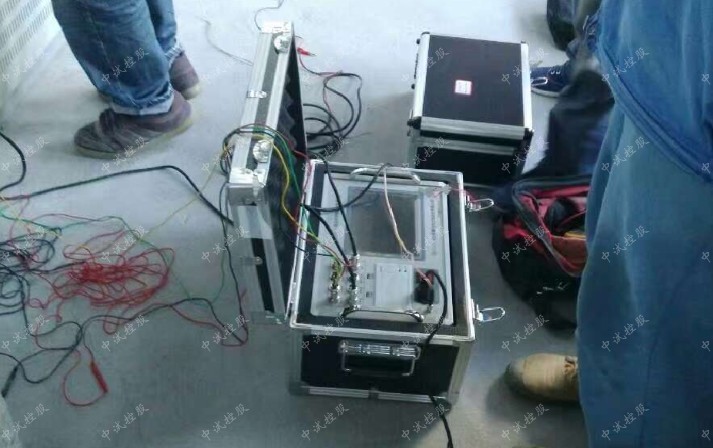

产品概述

石墨触头开关分析仪机内主机为工控机,西门子石墨触头开关测试 能够测试石墨触头开关，6个断口的动态电阻波形。时间 12个断口的固有分、合闸时间，同相、相间同期。弹跳 弹跳时间，弹跳次数，弹跳过程，弹跳波形。速度   刚分、刚合速度，最大速度，速度波形。行程 超行程，过冲行程。电流 分、合闸线圈的分、合闸电流值、波形图。重合闸任意整定重合闸间隔时间值、金属短接时间、无电流间隔时间。
动作电压机内提供DC20～250V、10A(额定工作)数字可调断路器动作电源，任意整定分、合闸线圈的动作电压值，并可做断路器的低电压动作试验。万能通用式测速传感器 安装极为方便，简捷。适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。开关动作一次，得到所有数据及图谱。主机可存储一万组以上现试验数据，机内实时时钟，便于存档保存试验日期、时间。
配备U盘接口，可直接把数据保存到U盘。主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

产品特性

中文菜单操作，使用方便。
全中文内置打印机打印所有数据及图谱。
刚分、刚合速度相应地编制了分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。
高压开关综合测试仪术语定义
分（合）闸时间 分(合)闸线圈上电作为计时起点，到动、静触头刚分(合)的时间。
同相同期   同相之中，分(合)闸时间最大与最小之差。
相间同期   三相之中，分(合)闸时间最大与最小之差。
平均速度   分(合)闸过程中，动触头总行程的前、后各去掉10%，取中间80%，动触头运动的行程与时间之比。
最大速度   分(合)闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单元，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分(合)闸最大速度。
刚分(合)速度 根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。
合前分后10ms：部分油开关和部分SF6开关；合分前后各5ms：部分油开关和部分SF6开关；
LW6型：LW6型SF6开关；LW8-35型：LW8-35型SF6开关；
10%到断口：西安开关厂生产的SF6开关；
LW37-40.5：LW37型SF6开关；
同平均速度：沈阳开关厂生产的SF6开关；
自定义：如以上几种定义均不被采用，用户可根据本测试仪所测量的时间—行程曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，本测试仪自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）。
合前分后10mm：部分35KV真空开关；
合前分后6mm：部分10KV真空开关。
