变电站电气设备交流耐压试验装置技术指标

时间：2020-10-19

变电站电气设备交流耐压试验装置技术指标

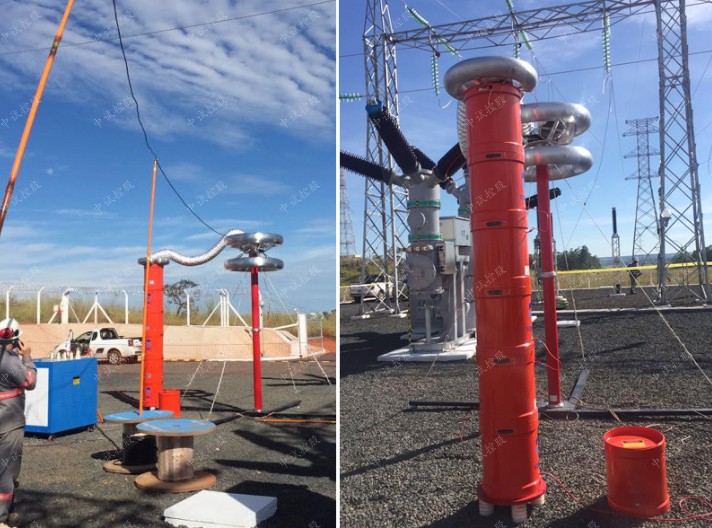

产品概述

变电站电气设备交流耐压试验装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。
交流耐压试验装置的频率调节，分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；所需电源容量小，试验所需的电源功率只有试验容量的1/Q；体积小，重量轻，为普通试验装置的1/3-1/5；谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿；
具备多种工作模式，采用220V或380V单相电源，方便现场取电；多只方式，积木式组合，可串可并操作简单，方便现场使用。

产品特性

1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q。
2、体积小，重量轻，一般为普通试验装置的1/3-1/5；
3、谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、变频电源保护功能强，稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。
5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。

产品参数

环境温度	-10℃～45℃
工作湿度	≤90%
海拔高度	≤3000m
电源输入	380V±10%三相或 220V±10%单相(10kW以下),50Hz
额定试验容量	0～5000kVA
谐振电压	0～1000kV
频率调节范围	20～300Hz
系统测量精度	1.0级
频率调节分辨率	0.01Hz
不稳定度	≤0.05%
波形畸变率	≤0.5%
噪声	≤60dB
电抗器Q值	30～90
工作制	满功率输出下，连续工作时间60min

变电站电气设备交流耐压试验装置系列产品配置及适用范围：

产品型号名称	试品对象适用范围	产品基本配置
		变频电源1台	励磁变压器1台	谐振电抗器	分压器1台
108/108/54	31500kVA/35kV及以下电力变压器	6kW	6kVA	27kV/1A 4台	100kV
	10kV/35KV断路器及闭母线、绝缘子
	10kV（300 m㎡）电缆2000m
	35kV（300 m㎡）电缆800m
135/108	10kV（300 m㎡）电缆3000m	7.5kW	7.5kVA	27kV/1.25A 4台	100kV
	35kV（300 m㎡）电缆1000m
	35kV开关，绝缘子等
216/108	35kV（300 m㎡）电缆1500m	10kW	10kVA	27kV/2A 4台	100kV
	10kV（300 m㎡）电缆4000m
	35kV断路器、GIS，隔离开关，CT，PT等
216/216	110kV断路器及GIS	10kW	10kVA	36kV/1A 6台	200kV
	35kV断路器、GIS，隔离开关，CT，PT等
	35kV（300 m㎡）电缆1200m
	10kV（300 m㎡）电缆4000m
	63000kVA/110kV及以下电力变压器
270/270	63000kVA /110kV及以下电力变压器	15kW	15kVA	45kV/1A 6台	270kV
	35kV（300 m㎡）电缆1000m
	10kV（300 m㎡）电缆3000m
	110kV断路器、GIS，开关，线路绝缘子等
648/270/135	110kV（300 m㎡）电缆1000m	25kW	25kVA	45kV/1.6A 9台	300kV
	35kV（300 m㎡）电缆2000m
	10kV（300 m㎡）电缆4000m
	63000kVA /110kV及以下电力变压器
	110kV断路器、GIS，开关，线路绝缘子等
810/270	110kV套管、GIS、支柱绝缘子、隔离开关	30kW	30kVA	45kV/2A 9台	300kV
	330kV/370MVA以下变压器中性点耐压
	110KV（630 m㎡）电缆1000m
	35kv（400 m㎡）电缆2000m
	10kV（300 m㎡）电缆4000m
	100MW/110kV及以下全绝缘主变压器
	10kV/135MW火力发电机交流耐压试验
405/108	10kV（300 m㎡）电缆5000m	24kW	24kVA	27kV/2.5A 6台	100kV

产品别称

串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置

技术参数

环境温度	-10℃～45℃
工作湿度	≤90%
海拔高度	≤3000m
电源输入	380V±10%三相或 220V±10%单相(10kW以下),50Hz
额定试验容量	0～5000kVA
谐振电压	0～1000kV
频率调节范围	20～300Hz
系统测量精度	1.0级
频率调节分辨率	0.01Hz
不稳定度	≤0.05%
波形畸变率	≤0.5%
噪声	≤60dB
电抗器Q值	30～90
工作制	满功率输出下，连续工作时间60min
