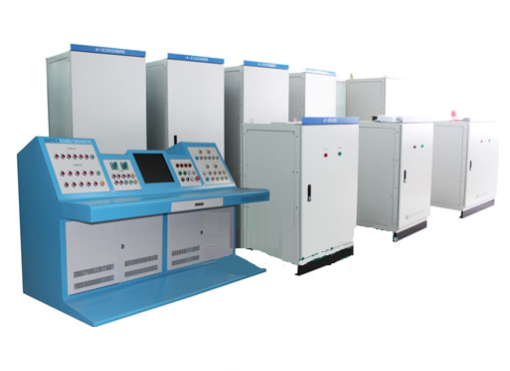

全自动变压器综合测试台总体介绍

产品概述

全自动变压器综合测试台适用于供配电系统，变压器制造厂，工矿等企业等单位。
该试验台集变压器多项试验功能于一体，具有变压器各项试验控制、监视、测量、保护等多种功能。
该系统具有操作简单直观、性能可靠、测量数据准确等特点。能准确测量变压器的空载损耗、空载电流、负载损耗、阻抗电压、变比组别、绕组直流电阻；并自动换算到额定电压下的空载损耗、额定电流下和温度下负载损耗和阻抗电压百分比。
另外，该系统还可安全可靠完成变压器工频耐压试验、感应耐压试验以及变压器温升试验。为检测或修造变压器提供了可靠的数据。
遵循标准
1、GB 1904.1 – 1996 《电力变压器 第1部分 总则》；
2、GB 1904.2 – 1996 《电力变压器 第2部分 温升》；
3、GB 1904.3 – 1996 《电力变压器 第3部分 绝缘水平和绝缘试验》；
4、GB/T16927.1-1997  《高电压试验技术 第1部分一般试验要求》；
5、GB50150 – 2006  《电气安装工程 电气设备交接试验标准》；
6、JB/T501 – 1991  《电力变压器试验导则》；
7、GB/T6451 – 1995  《三相油浸式电力变压器技术参数和要求》；
8、GB/T10228 – 1997 《干式电力变压器技术参数和要求》。

产品特性

1、变压器空载损耗测量（非额定电压下自动换算到额定电压下空载载损耗）；
2、变压器空载电流测量（自动处理数据计算空载电流百分比）；
3、变压器负载损耗测量（自动换算到额定电流及校正温度下负载损耗）；
4、变压器阻抗测量（自动换算到额定电流及校正温度下阻抗电压百分比）；
5、变压器绕组直流电阻测量；
6、变压器变比组别测量；
7、变压器工频耐压试验；
8、变压器感应（倍频）耐压试验；
9、变压器温升试验；
10、局部放电测量；
11、外部感应调压器控制（空负载试验）、输入/输出电压、电流监视及过流保护；
12、电压/电流互感器换挡控制；
13、单相调压器控制（工频试验）、输入/输出电压监视及过流保护；
14、发电机的启动、停止、调压控制，感应试验自动计时功能；
15、发电机输出电压、输出电流、输出频率监视及保护；
16、两种操作模式（按钮操作模式和微机操作模式）；
17、采用先进PLC控制器；
18、试验区域视频监控功能。

产品参数

1、该系统适用于电压220kV容量360000kVA及以下电压等级和容量的变压器出厂试验和检测；
2、电压互感器测量范围：  100V ～ 110kV；
3、电压互感器精度：      0.5‰；
4、电流互感器测量范围：  1A ～ 2000A；
5、电流互感器精度：      0.5‰；
6、电压测量范围：        10V ～ 500V；
7、电压测量精度：        0.2%；
8、电流测量范围：        100mA ～ 5A；
9、电流测量精度：        0.2%；
10、有功功率测量精度：    0.2%；
11、直流电阻测量范围：    1µΩ ～ 2kΩ；
12、直流电阻精度：        0.2%；
13、变比测量范围：        1 ～ 9999.9；
14、变比测量精度：        0.1%；
15、数显监视仪表精度：    0.5%；
16、温度测量精度：        0.5%。

产品别称

变压器综合试验台、变压器综合测试台、变压器参数测试台、全自动变压器综合测试台、变压器综合试验系统、变压器特性参数试验台、全自动变压器综合测试台、变压器电气特性综合试验台、微机控制变压器综合试验台、全自动变压器综合试验台、智能型变压器综合试验台。

技术参数

1、该系统适用于电压220kV容量360000kVA及以下电压等级和容量的变压器出厂试验和检测；
2、电压互感器测量范围：  100V ～ 110kV；
3、电压互感器精度：      0.5‰；
4、电流互感器测量范围：  1A ～ 2000A；
5、电流互感器精度：      0.5‰；
6、电压测量范围：        10V ～ 500V；
7、电压测量精度：        0.2%；
8、电流测量范围：        100mA ～ 5A；
9、电流测量精度：        0.2%；
10、有功功率测量精度：    0.2%；
11、直流电阻测量范围：    1µΩ ～ 2kΩ；
12、直流电阻精度：        0.2%；
13、变比测量范围：        1 ～ 9999.9；
14、变比测量精度：        0.1%；
15、数显监视仪表精度：    0.5%；
16、温度测量精度：        0.5%。
