10A直流电阻测试仪执行标准

时间：2020-10-19

10A直流电阻测试仪执行标准

产品概述

10A直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验仪器。《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：
1.检查绕组内部导线和引线的焊接质量；
2.检查分接开关各个位置接触是否良好；
3.检查绕组或引出线有无折断处；
4.检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；
5.检查层、匝间有无短路的现象。

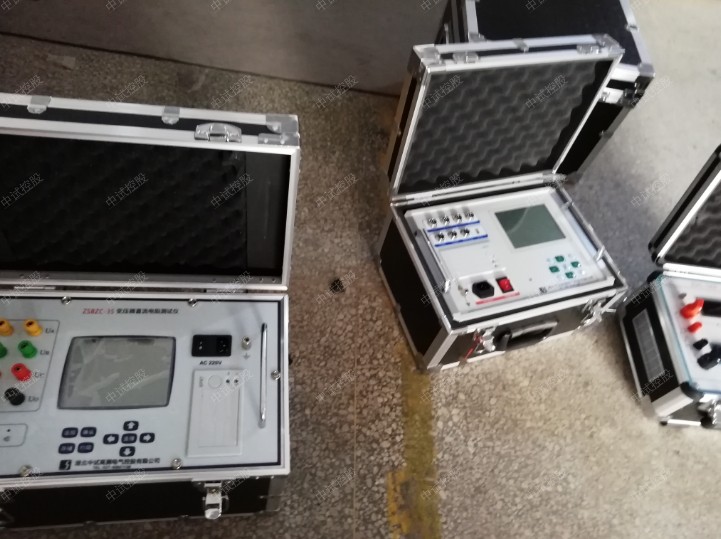

10A直流电阻测试仪采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点，是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
10A直流电阻速测仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。

产品特性

1、直流电阻测试仪采用全新电源技术，测量迅速、体积小巧、使用方便
2、大容量CPU可存储255组测量结果
3、采用典型的四线制测量法，以提高测量电阻(尤其是低阻)的准确度
4、自带面板式微型打印机，可汉化打印测量结果
5、存储结果可查阅、打印

产品参数

项目	技术指标及参数		备注
测试电流	1mA，10mA，1A，5A，10A		/
测量范围	1mA：	1μΩ～20kΩ	/
	10mA	1μΩ～2kΩ
	1A	1μΩ～20Ω
	5A	1μΩ～4Ω
	10A	1μΩ～2Ω
测量准确度	±0.2%(满量程)		/
显示方式	128×64点阵显示		电阻显示为4 1/2位
最大分辨率	0.1μΩ		/
电源	AC220V±22V，50Hz±2Hz		保险管5A
最大功耗	220W		测试电流为10A时
工作环境	环境温度	0℃～40℃	/
工作环境	相对湿度	≤80%RH	/

产品别称

直流电阻测试仪、直流电阻快速测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪

技术参数

项目	技术指标及参数		备注
测试电流	1mA，10mA，1A，5A，10A		/
测量范围	1mA：	1μΩ～20kΩ	/
	10mA	1μΩ～2kΩ
	1A	1μΩ～20Ω
	5A	1μΩ～4Ω
	10A	1μΩ～2Ω
测量准确度	±0.2%(满量程)		/
显示方式	128×64点阵显示		电阻显示为4 1/2位
最大分辨率	0.1μΩ		/
电源	AC220V±22V，50Hz±2Hz		保险管5A
最大功耗	220W		测试电流为10A时
工作环境	环境温度	0℃～40℃	/
工作环境	相对湿度	≤80%RH	/
