全自动变比组别测试仪技术指标

产品概述

国标GB1094-79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为 0.5%”。对于传统的变比测量方法，大多采用QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。已经不能适应现代测量快节奏，高效率的要求。为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。

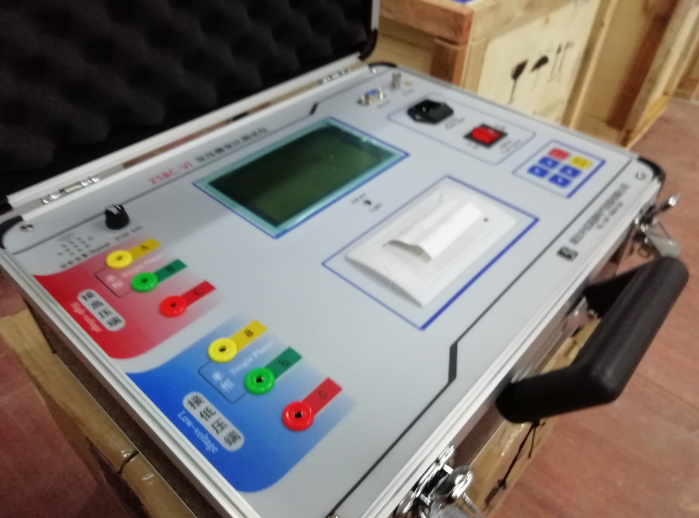

全自动变比组别测试仪是以单片机为核心进行测量计算和自动控制，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。

产品特征

1、中文菜单提示、操作简单方便；

2、变比测量范围大：1-10000；

3、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，联接组别可任意选择，一次完成测量AB、BC、CA三相的变比值、误差、联线组别等参数；

4、测量速度快，三相同时测完只需十几秒钟；

5、一次测量完成、自动切断试验电源；

6、设置数据，测量结果自动保存，可查看以前数据；

7、测有载变压器，只输入一次变比；

8、自动测量接线组别，自动切换量程；

9、输入标准变比后，能自动计算出相对误差；

10、带RS232通讯接口，可在PC机上进行操作，储存、打印；

11、携带方便、适合野外作业。

产品别称

变压器变比组别测试仪、变压器变比测试仪、变压器变比全自动测试仪、全自动变比组别测试仪、变压器变比组别测量仪、变压器变比测量仪、变压器变比全自动测量仪

技术参数

1、变比测量范围： 1~10000

2、组别：1~12点

3、精度：1~1000 0.2 级 1000~10000 0.5级

4、电源：AC220V ±10%，50HZ

5、使用环境温度：-5℃~ 40℃

6、使用环境湿度：＜85%

7、体积：400×290×170mm3

8、重量：8kg
