武汉智能毫秒计

武汉智能毫秒计又叫数字式毫秒计，毫秒表，毫秒计。是电器测试的重要内容之一，现在市面上流传的毫秒计有固定的标准，而我们需要做的就是在现有的基础上面再加强更加先进，更加灵敏的测量仪器。

武汉智能毫秒计主要用于测量继电器在执行装置的从获得命令道执行的这段间隔的事件，当然这中间的事件是非常短暂的，几乎是用毫秒来计算的，所以可以想象的是有多精细的测量机制。

武汉智能毫秒计是以单片机为核心进行信号处理的，毫秒计的启动与停滞控制信号都是依次切换的，这是采用了光耦进行阻隔。专业的俗语也不是看得懂，这种仪器对于计算和监控电流是非常的有效果。并且能够达到很好的结果就是需要一切开始的原因结果的论断。

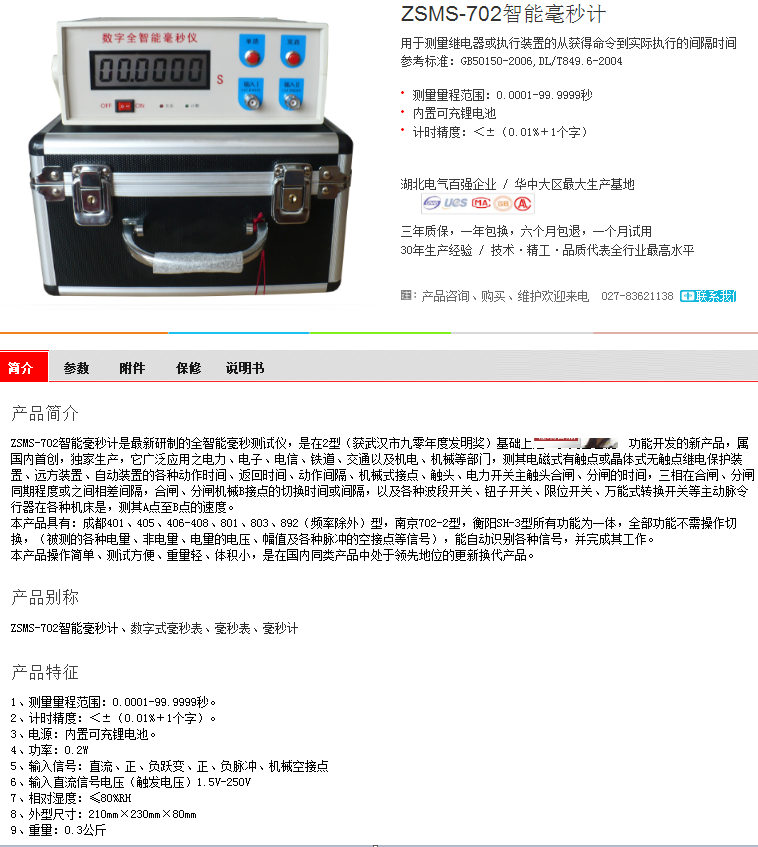

一．概述

ZSMS-702智能毫秒计是最新研制的全智能毫秒测试仪，是在2型（获武汉市九零年度发明奖）基础上进一步完善智能，功能开发的新产品，属国内首创，独家生产，它广泛应用之电力、电子、电信、铁道、交通以及机电、机械等部门，测其电磁式有触点或晶体式无触点继电保护装置、远方装置、自动装置的各种动作时间、返回时间、动作间隔、机械式接点、触头、电力开关主触头合闸、分闸的时间，三相在合闸、分闸同期程度或之间相差间隔，合闸、分闸机械B接点的切换时间或间隔，以及各种波段开关、钮子开关、限位开关、万能式转换开关等主动脉令行器在各种机床是，测其A点至B点的速度。

本产品具有：成都401、405、406-408、801、803、892（频率除外）型，南京702-2型，衡阳SH-3型所有功能为一体，全部功能不需操作切换，（被测的各种电量、非电量、电量的电压、幅值及各种脉冲的空接点等信号），能自动识别各种信号，并完成其工作。

本产品操作简单、测试方便、重量轻、体积小，是在国内同类产品中处于领先地位的更新换代产品。

二．主要技术数据

1、测量量程范围：0.0001-99.9999秒。

2、计时精度：＜±（0.01%＋1个字）。

3、电源：内置可充锂电池。

4、功率：0.2W

5、输入信号：直流、正、负跃变、正、负脉冲、机械空接点

6、输入直流信号电压（触发电压）1.5V-250V

7、相对湿度：≤80%RH

8、外型尺寸：210mm×230mm×80mm

9、重量：0.3公斤

三．测试范围

1、单路：

a、空接点断开时间、返回时间

b、空接点闭合时间、返回时间

c、正脉冲宽度

d、负脉冲宽度

e、上下接点（由接点A转换到B点）动作间隔。

2、双路：

a、双路信号间的动作时间间隔

b、起止输入信号、直流电压、正、负跃变、正、负脉冲、空接点（触点）（常开、常闭）

c、上述根据需要输入信号可任意组合，参见使用方法表（一）及图（二）

以上名词定义：

空接点：指不带电任何接点，触头（常闭、常开）

正跃变：指由低电位向高电位跃变。如0V→15V，0V→250V

负跃变：指由高电位向低电位跃变。如15V→0V，250V→0V

四．使用方法

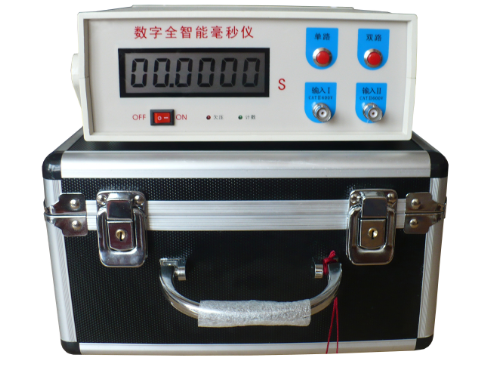

本产品具有自动识别输入信号的智能作用，操作极为方便、安全。参见面板布置图（一）

数字全智能毫秒仪

输入Ⅰ     输入Ⅱ

单路       双路

OFF

ON

欠压

计数

面板布置图（一）

1、接好测试线，打开面板上的开关，显示数字。

2、若欠压指示灯亮，应充电。充电插孔在仪器背面。充电时，若充电器上指示灯变为绿色，说明电充满了。一般充电时间为1小时。充满后，仪器可连续工作20个小时。

(a)

(b)

(c)

(d)

(e)

(f)

图（二）开关转换时间举例

A

B

C

空接点 断开信号

空接点 断开信号

空接点 闭合

公用端

“负跃变”

“正跃变”

公用

“正跃变”

“负跃变”

公用

单路正（负）脉宽信号

公用端

3、根据被测对象，确定单路或双路

4、若是使用双路，将两测试线分别接入被测输入信号。参见表一及图（二），一般输入Ⅰ接起数输入信号，输入Ⅱ接止数输入信号，（其实不分起止表），然后将双路按钮按下，复零，自动识别输入信号，准备计数，然后操作被测元件。Ⅰ被触发起数，Ⅱ随后触发止数，数字显示被测的时间。

5、若是单路，将Ⅰ测试线接入被测输入信号，然后将单路按下复零，并自动识别信号。

6、例如：在图（二）（a）中所示的开关，从A档转到B档的转换时间（即CA通至CB通的时间）这个开关可能是一般的波段开关，钮子开关、行程开关，也可能是各种电磁继电器的接点或者是由其它转动装置带动的大型调压开关等等，测量时，根据具体条件选择合适的方式。如：当开关是“空接点时”，可以象图（二）（b）中所示，用单路来测量，直接将“输入Ⅰ”接入被测信号。如果开关连接在某一直流负荷的情况下，对（d）中情况用双路的“负跃变”→“正跃变”方式，对（e）中情况用双路的“正跃变”→“负跃变”方式测，对（f）中情况用单路正（负）的脉宽办法测。

7、计数指示灯亮表示仪器正在计数。

8、尽量不要在充电时使用本仪器。如果一定要在充电时使用，请将仪器背后的接地端接入地线。

9、跃变电压的组合结线也可以参见表（一）

表（一）

五．运输及保存

1．运输

本产品运输时必须进行包装，包装箱可用纸箱或木箱，包装箱内应垫有泡沫防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。

2．储存

仪器平时不用时，应储存在环境温度-10℃～50℃，相对湿度不超过85%，通风无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。

3．防潮

在气候潮湿的地区或潮湿的季节，一定要注意防潮。

4．防曝晒

仪器在室外使用时，尽可能避免或减少阳光的曝晒。

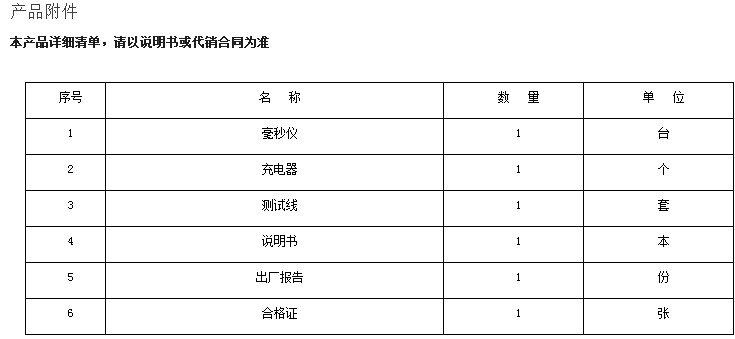

六．产品及附件

1、毫秒仪                              一台

2、使用说明书                          一份

3、产品合格证                          一份

4、充电器                              一个

七．质量保证

（1）本仪器严格按照国家标准和企业标准制造，每一台仪器都经过严格的出厂检验。

（2）本仪器享有壹年的保修期，在此期间由于制造上的原因而使质量低于特性要求的本公司将免费予以保修。

（3）保修服务只限正常使用下有效，配件及外表的损坏不在保修范围之内。

（4）如果在使用中发现问题，请及时与本公司联系，我们将根据情况采取最便捷、最快速的方式为您服务。
