概述：

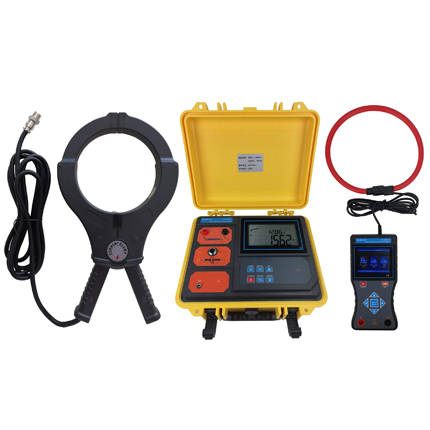

智能带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成，带电电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返操作时间，提高工作效率。

产品特点:

发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ125mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

带电识别时：采用卡钳耦合输出脉冲电流，发射四种频率：625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

停电识别时：采用直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，带电识别时具有发射信号标定功能，同时可以标定10条电缆，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。

柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。

主要技术指标：

功 能发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示电 源11.1V大容量可充锂电池，充满电连续工作约8小时输出方式带电识别时卡钳耦合；停电识别时直连输出发射频率625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率脉冲电压500V（停电识别时）脉冲电流最大5A（取决于回路电阻的大小）脉冲频率1次/秒脉冲宽度2ms测试线长3米，带鳄鱼夹，红黑各1条发射钳尺寸长宽厚320mm×180mm×35mm发射钳内径φ125mm发射钳线长4m接地针尺寸长宽厚225mm×100mm×10mm发射机尺寸320mm×275mm×145mm显示模式超大LCD实时显示剩余电池电压，具有背光灯LCD尺寸长宽128mm×75mm；显示域124mm×67mm外包装尺寸长宽高400mm×245mm×335mm工作温度-10℃～40℃存储条件-20℃~50℃，≤95％RH, 无结露背光控制有，白色背光灯工作温度-10℃～40℃存储条件-20℃~50℃，≤95％RH, 无结露仪表质量发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机）电池电量当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机充 电 器12.6V DC充电器充电接口圆形充电接口，DC标识抗 压发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力耐 压AC 3700V/rms(仪器箱顶面与底面之前)电磁特性IEC61326(EMC)参考安规IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

随机附件：

发射机1台接收机1台工具包1个发射电流钳1把接收柔性电流钳1把鳄鱼夹测试线2条（红黑各1条）表笔测试线2条（红黑各1条）接地针2根9V USB充电器、充电线1套（接收机用）12.6V充电器1个（发射机用）7.4V锂电池1组(接收机内)11.1V 锂电池1组(发射机内)说明书、保修卡、合格证1份
